Description

RCF HDL 28-A – Module Line Array actif 2 voies

Le RCF HDL 28-A est un module Line Array actif 2 voies conçu pour les applications de sonorisation professionnelle et de touring. Compact, puissant et particulièrement polyvalent, il associe deux haut-parleurs de grave de 8 pouces à aimants néodyme et un moteur à compression de 1,4 pouce équipé d’une membrane en titane de 3 pouces.

Grâce à son amplification Classe D intégrée de 2200 W Peak / 1100 W RMS, son traitement DSP 32 bits / 48 kHz et sa technologie propriétaire FiRPHASE, le HDL 28-A délivre une restitution précise, dynamique et homogène, avec un niveau maximal de 135 dB SPL.

Le système a été développé pour répondre aux exigences des prestations professionnelles aussi bien en intérieur qu’en extérieur. Il convient notamment aux concerts, festivals, événements corporatifs, spectacles, conférences et installations nécessitant une diffusion sonore puissante et contrôlée.

Une solution Line Array professionnelle et compacte

Le HDL 28-A adopte une architecture bi-amplifiée 2 voies particulièrement efficace. La section basse fréquence repose sur deux woofers de 8 pouces à aimants néodyme, tandis que la reproduction des hautes fréquences est assurée par un moteur à compression RCF haute performance.

Cette configuration permet d’obtenir un excellent compromis entre niveau sonore, intelligibilité et encombrement. Malgré sa puissance importante, le système conserve un format adapté au transport et à l’installation en configuration suspendue.

Le HDL 28-A bénéficie également d’une conception acoustique symétrique. Le positionnement coplanaire des haut-parleurs de grave et le guide d’ondes 4PATH permettent d’obtenir une dispersion régulière et maîtrisée.

2200 W d’amplification Classe D

Le système intègre directement son amplification afin de simplifier considérablement la mise en œuvre d’un système Line Array.

Son amplificateur 2 canaux en Classe D fournit une puissance totale de :

• 2200 W Peak
• 1100 W RMS
• 1600 W Peak / 800 W RMS pour les basses fréquences
• 600 W Peak / 300 W RMS pour les hautes fréquences

Cette architecture bi-amplifiée permet de piloter indépendamment les sections grave et aigu et d’obtenir une excellente dynamique, même à niveau sonore élevé.

Le refroidissement forcé assure une gestion thermique adaptée aux utilisations professionnelles intensives.

2 × 8 pouces à aimants néodyme

La section grave du HDL 28-A utilise deux haut-parleurs de 8 pouces à aimants néodyme, équipés de bobines mobiles de 2,5 pouces.

Ces transducteurs ont été conçus pour offrir une réponse rapide et dynamique tout en conservant un poids réduit. Les membranes résistantes à l’eau et renforcées en fibres de verre sont adaptées aux contraintes rencontrées dans les applications de touring.

La conception des transducteurs et leur disposition sur le baffle permettent de contrôler efficacement la dispersion des basses fréquences.

Le système descend jusqu’à 50 Hz, ce qui permet au HDL 28-A d’assurer une reproduction solide du bas du spectre tout en restant conçu pour fonctionner au sein d’un système Line Array professionnel.

Moteur à compression titane

Pour les hautes fréquences, RCF équipe le HDL 28-A d’un moteur à compression ND840 avec membrane en titane de 3 pouces, associé à une sortie de 1,4 pouce.

La fréquence de coupure est fixée à 750 Hz, permettant une transition efficace entre les deux sections acoustiques.

Cette conception privilégie notamment l’intelligibilité des voix et la restitution détaillée des instruments, deux éléments essentiels dans les applications de spectacle et d’événementiel.

Dispersion contrôlée de 100° × 15°

Le HDL 28-A offre une couverture horizontale de 100° et une couverture verticale de 15° par module.

Son guide d’ondes à cohérence temporelle et son traitement DSP sont conçus pour maintenir une directivité homogène et limiter les irrégularités de couverture.

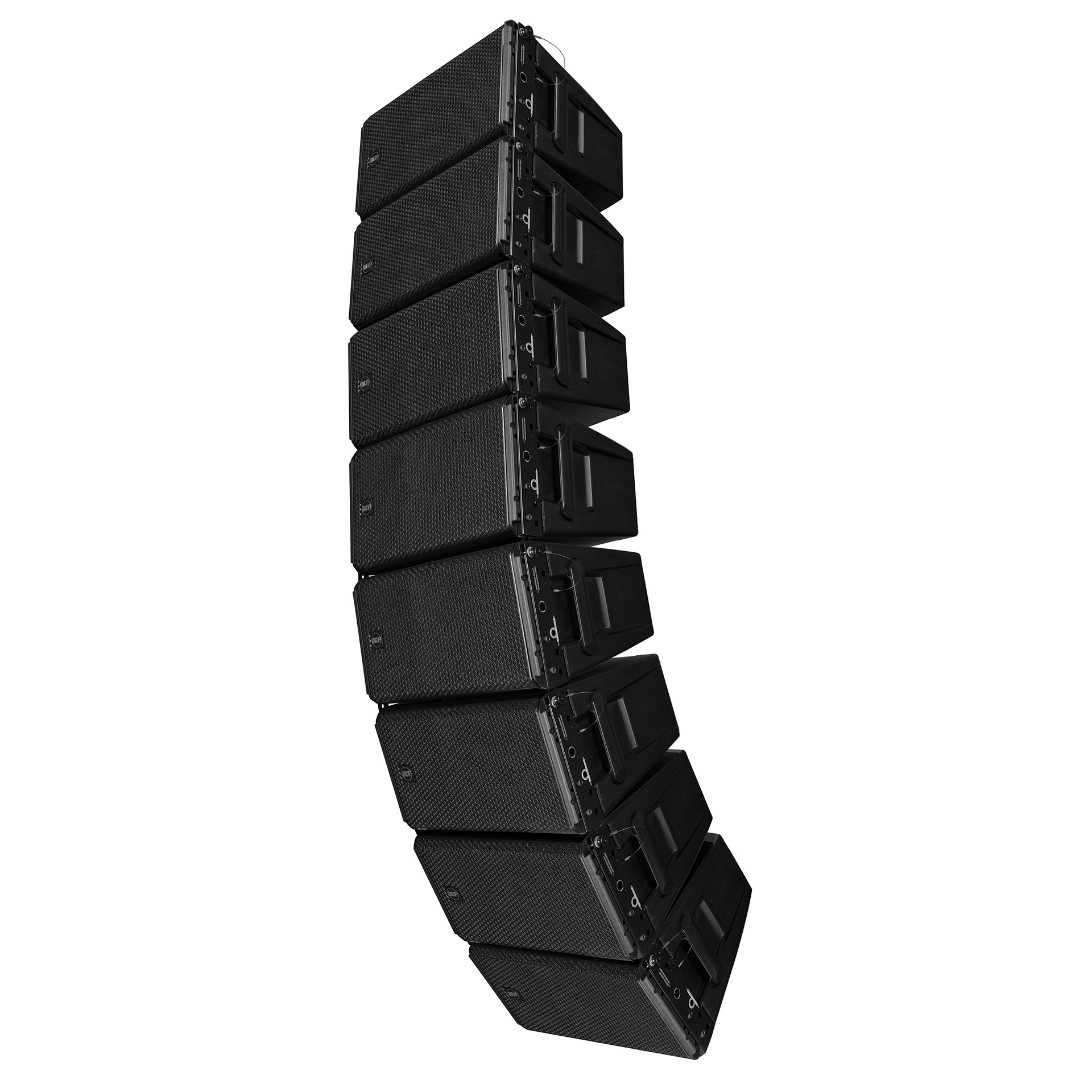

Dans une configuration Line Array, l’angle vertical peut être adapté en fonction du nombre de modules et de la géométrie souhaitée. Le système peut ainsi être configuré pour répondre aux contraintes spécifiques d’une salle ou d’un événement en utilisant des configurations de type J ou en spirale.

Technologie FiRPHASE

Le HDL 28-A intègre la technologie propriétaire FiRPHASE de RCF.

Ce traitement numérique permet d’optimiser la réponse en phase et la cohérence temporelle du système. L’objectif est d’obtenir une reproduction plus naturelle et homogène sur l’ensemble du spectre audible.

Associé au DSP intégré et à la conception acoustique du guide d’ondes, FiRPHASE contribue à la précision du système et à la qualité de reproduction des voix et des instruments.

DSP 32 bits / 48 kHz et RDNet

Le HDL 28-A dispose d’un traitement DSP numérique fonctionnant en 48 kHz / 32 bits.

La gestion réseau RDNet est intégrée directement au module et permet de contrôler et superviser les enceintes compatibles depuis un système informatique dédié.

RDNet permet notamment aux techniciens et ingénieurs système de gérer les paramètres des enceintes, de surveiller leur fonctionnement et d’optimiser une installation comportant plusieurs modules.

Le système dispose également de protections thermiques et RMS ainsi que d’un Soft Limiter, permettant de protéger les composants contre les conditions de fonctionnement excessives.

Système d’accroche intégré

Le HDL 28-A est conçu pour être utilisé dans des configurations Line Array suspendues.

Sa mécanique d’accroche intégrée est directement dérivée des systèmes professionnels RCF de la gamme HDL. Elle permet de réaliser des arrays avec différentes géométries et de régler les angles entre les modules avant la suspension.

Selon RCF, jusqu’à 20 modules HDL 28-A peuvent être assemblés sur une même structure d’accroche, sous réserve du respect des configurations et prescriptions de sécurité du fabricant.

Cette conception facilite la préparation au sol et permet d’obtenir rapidement la géométrie souhaitée une fois le système levé.

Construction robuste pour le touring

Le coffret du HDL 28-A est fabriqué en composite PP, un matériau permettant d’obtenir un excellent rapport entre résistance, rigidité et poids.

La façade est protégée par une grille métallique renforcée avec revêtement thermolaqué. Une mousse acoustiquement transparente protège également les transducteurs contre la poussière.

Avec un poids d’environ 20,6 kg, le HDL 28-A reste relativement compact au regard de ses performances acoustiques et de son amplification intégrée.

Deux poignées latérales facilitent la manutention et le positionnement du module.

Une housse de protection contre la pluie est également disponible pour les applications nécessitant une protection supplémentaire contre les intempéries.

Connectique professionnelle

Le HDL 28-A dispose d’une connectique adaptée aux installations professionnelles et au touring :

• Entrée audio XLR
• Sortie audio XLR
• Entrée RDNet EtherCON
• Sortie RDNet EtherCON
• Entrée/sortie secteur PowerCON
• Sensibilité d’entrée : +4 dBu
• Entrée audio symétrique/asymétrique

La présence d’une sortie audio et d’une sortie réseau permet de simplifier le chaînage de plusieurs modules au sein d’un même système.

Une solution adaptée aux concerts et événements

Le HDL 28-A est particulièrement adapté aux applications nécessitant un niveau sonore élevé et une couverture homogène :

• Concerts
• Festivals
• Spectacles
• Événements sportifs
• Événements corporatifs
• Conférences
• Prestations événementielles
• Sonorisation de salles
• Installations professionnelles
• Tournées
• Systèmes Line Array mobiles ou fixes

Pour les applications nécessitant davantage d’énergie dans le grave, le HDL 28-A peut être associé à un caisson de grave suspendable tel que le RCF HDL 36-AS, conçu pour compléter les systèmes Line Array HDL.

Caractéristiques principales

• Module Line Array actif 2 voies
• Système bi-amplifié
• Amplification Classe D intégrée
• Puissance totale : 2200 W Peak / 1100 W RMS
• SPL maximum : 135 dB
• Réponse en fréquence : 50 Hz – 20 kHz
• Dispersion horizontale : 100°
• Dispersion verticale : 15°
• 2 × haut-parleurs de grave 8″ à aimants néodyme
• Bobines mobiles de 2,5″
• Moteur à compression RCF ND840
• Membrane titane de 3″
• Sortie de compression de 1,4″
• Fréquence de coupure : 750 Hz
• Technologie FiRPHASE
• DSP 48 kHz / 32 bits
• Gestion réseau RDNet
• Protections thermiques et RMS
• Soft Limiter
• Connectique XLR
• Connexions RDNet EtherCON
• Connecteurs secteur PowerCON IN/OUT
• Coffret en composite PP
• Grille métallique renforcée
• 2 poignées latérales
• Système d’accroche intégré
• Jusqu’à 20 modules par structure d’accroche selon configuration fabricant
• Poids : 20,6 kg
• Dimensions : 569 × 294 × 491 mm (L × H × P)
• Disponible en finition noire ou blanche

En résumé

Le RCF HDL 28-A est un module Line Array professionnel combinant une puissance importante, une excellente intelligibilité et une conception particulièrement adaptée au touring.

Ses deux woofers de 8 pouces à aimants néodyme, son moteur à compression titane de 3 pouces et son amplification Classe D de 2200 W permettent d’obtenir un niveau maximal de 135 dB SPL tout en conservant une restitution précise et maîtrisée.

Grâce au DSP 32 bits / 48 kHz, à la technologie FiRPHASE, à la gestion réseau RDNet et à son système d’accroche intégré, le HDL 28-A constitue une solution complète pour la réalisation de systèmes Line Array professionnels destinés aux concerts, spectacles et événements de grande envergure.
