AUDIOPHONY ATOM 12-A – Enceinte active 12 pouces avec DSP intégré

1. PRÉSENTATION DU PRODUIT

L’Audiophony ATOM 12-A est une enceinte active 2 voies équipée d’un haut-parleur de 12 pouces et d’un DSP intégré. Elle développe une puissance de 400 W RMS, avec une amplification bi-amplifiée associant 350 W RMS en Class D pour les basses et 50 W RMS en Class AB pour les aigus. Sa puissance dynamique atteint 1600 W.

Destinée à la sonorisation et aux prestations live, l’ATOM 12-A permet de diffuser de la voix, de la musique enregistrée ou des programmes musicaux. Son DSP propose différents modes de traitement afin d’adapter la restitution au type de programme et à la position de l’enceinte.

L’enceinte dispose d’une connectique analogique comprenant une entrée MIC/LINE sur Combo XLR/Jack, une entrée ligne sur RCA et mini-Jack 3,5 mm, ainsi qu’une sortie ligne XLR. Sa conception intègre également des poignées, des inserts M10 pour la fixation et une embase pour pied à double position.

2. POINTS FORTS

• 400 W RMS / 1600 W dynamique avec amplification bi-amplifiée.

• 350 W RMS Class D pour les basses et 50 W RMS Class AB pour les aigus.

• Woofer 12 pouces avec bobine de 3 pouces.

• Moteur d’aigus de 1,35 pouce.

• DSP intégré avec plusieurs modes d’égalisation et de positionnement.

• Réponse en fréquence de 50 Hz à 20 kHz.

• SPL maximal de 123 dB.

• Dispersion de 90° x 60°.

• Entrée MIC/LINE Combo XLR/Jack.

• Entrée ligne RCA et mini-Jack 3,5 mm stéréo.

• Sortie ligne XLR.

• Modes DSP Normal, Live, Club et Speech.

• Modes de positionnement Pole, Monitor et Bracket.

• Embase pour pied double position 0° / 7,5°.

• Inserts M10 pour différentes configurations d’installation.

• Protection contre les courts-circuits, protection thermique et limiteur intégré.

3. CARACTÉRISTIQUES ET FONCTIONNALITÉS

Haut-parleur et amplification

L’ATOM 12-A adopte une configuration 2 voies bi-amplifiée. Le registre grave est assuré par un woofer de 12 pouces équipé d’une bobine de 3 pouces, tandis que les hautes fréquences sont confiées à un moteur d’aigus de 1,35 pouce.

L’amplification délivre 400 W RMS au total, répartis entre 350 W RMS Class D pour les basses et 50 W RMS Class AB pour les aigus. La puissance dynamique annoncée atteint 1600 W.

La réponse en fréquence s’étend de 50 Hz à 20 kHz, avec une fréquence de coupure de 2,8 kHz. La dispersion de 90° horizontalement x 60° verticalement permet une diffusion adaptée à différentes configurations de sonorisation.

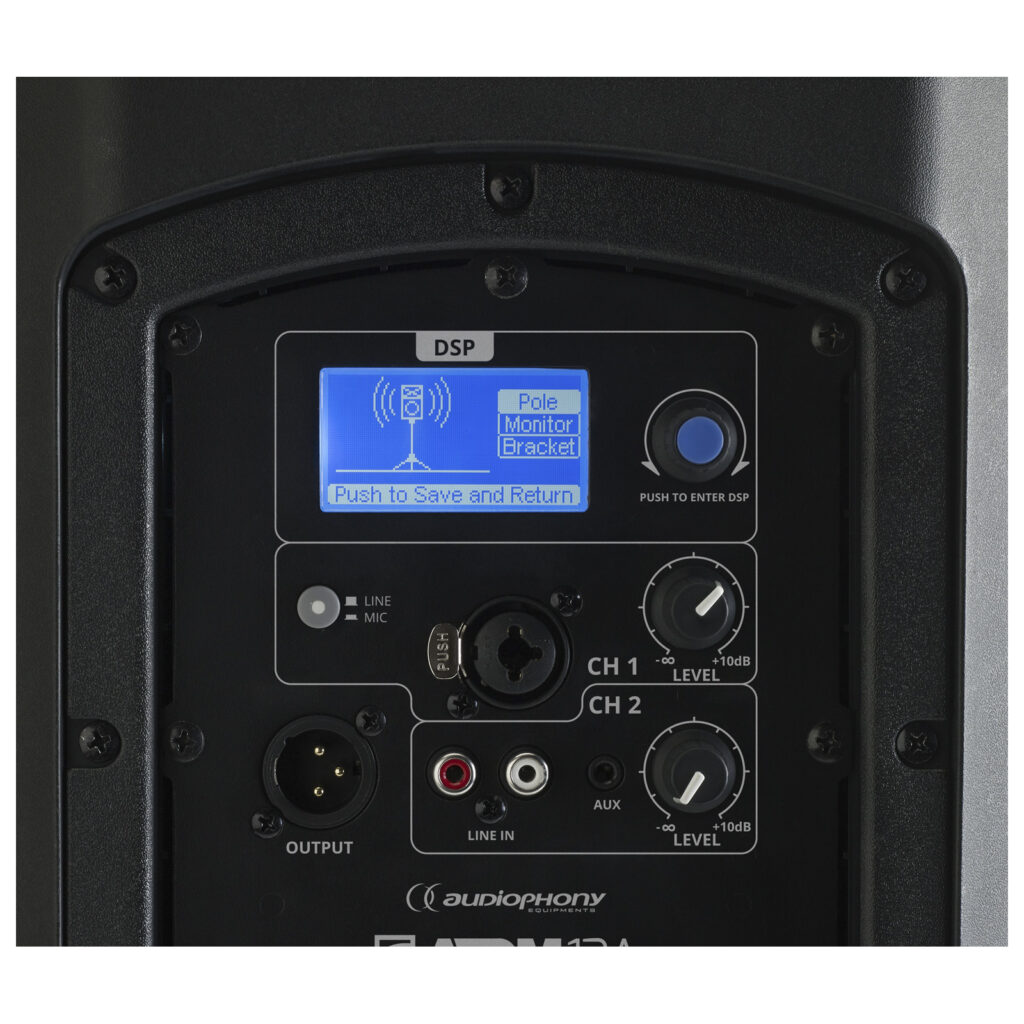

DSP et traitement du signal

Le DSP intégré permet d’adapter la restitution de l’enceinte en fonction du programme diffusé et de son utilisation.

Quatre modes d’égalisation sont disponibles :

• Normal : égalisation plate.

• Live : basses atténuées et aigus renforcés.

• Club : basses légèrement renforcées et aigus légèrement atténués.

• Speech : basses fortement atténuées et médiums légèrement renforcés pour favoriser l’intelligibilité de la parole.

Le DSP propose également trois modes de positionnement :

• Pole : utilisation sur pied.

• Monitor : utilisation en retour de scène.

• Bracket : utilisation sur support mural.

Les réglages de basses et d’aigus peuvent être ajustés de -10 dB à +10 dB, permettant d’affiner la restitution en fonction de l’environnement et du programme.

Connectique

L’entrée principale MIC/LINE sur Combo XLR/Jack permet de raccorder une source microphone ou ligne.

Une entrée supplémentaire accepte les sources ligne stéréo via RCA ou mini-Jack 3,5 mm. Cette connectique permet notamment de raccorder différentes sources audio analogiques ou une sortie de table de mixage.

La sortie ligne XLR permet de transmettre le signal vers un autre équipement audio ou une autre enceinte active dans une configuration adaptée.

Construction et installation

La caisse présente une conception symétrique avec des pans coupés à 45°, permettant notamment une utilisation en retour de scène.

L’enceinte dispose de deux poignées facilitant sa manipulation et son transport. Plusieurs points de fixation sont intégrés à la caisse, avec deux inserts M10 sur le dessus et un insert M10 à l’arrière.

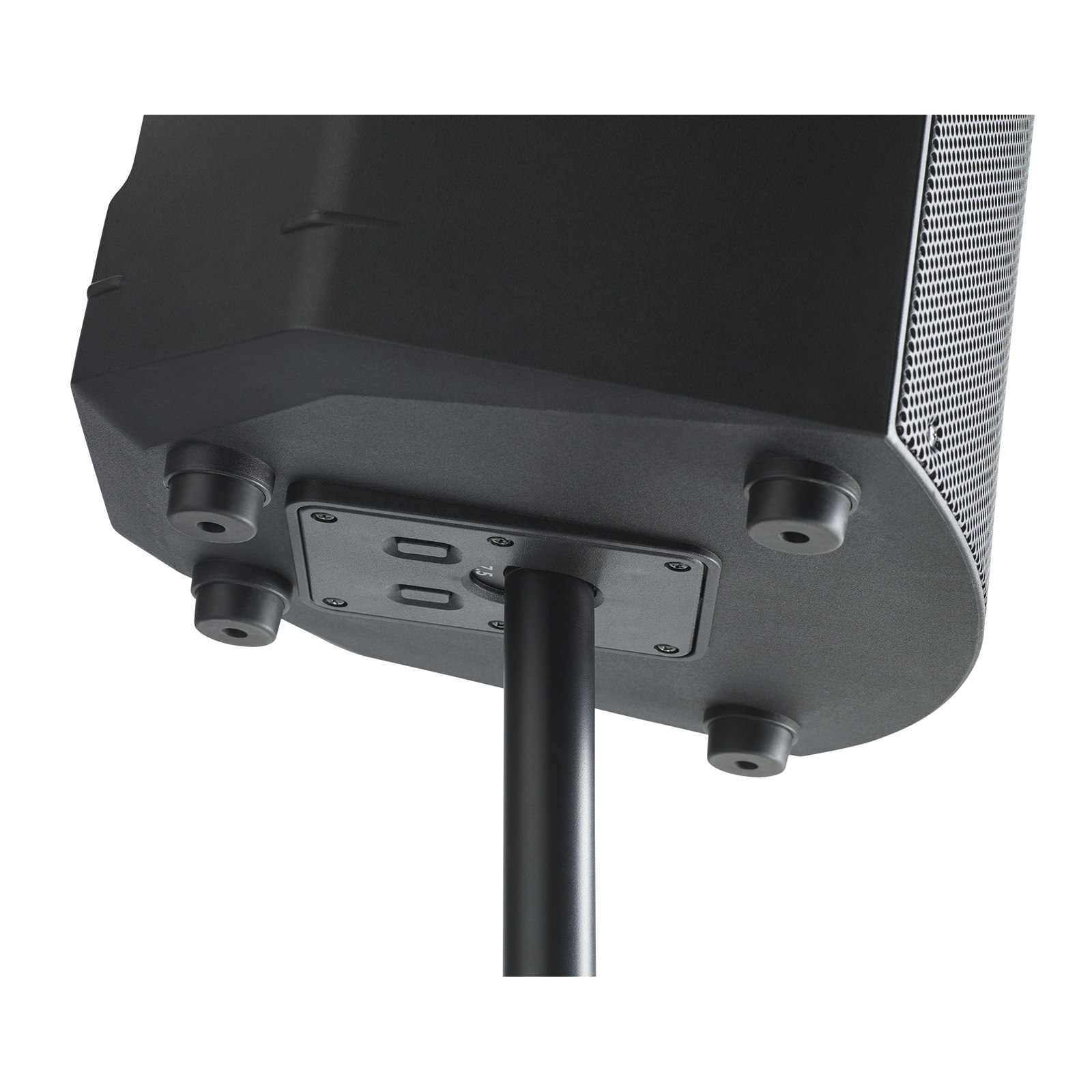

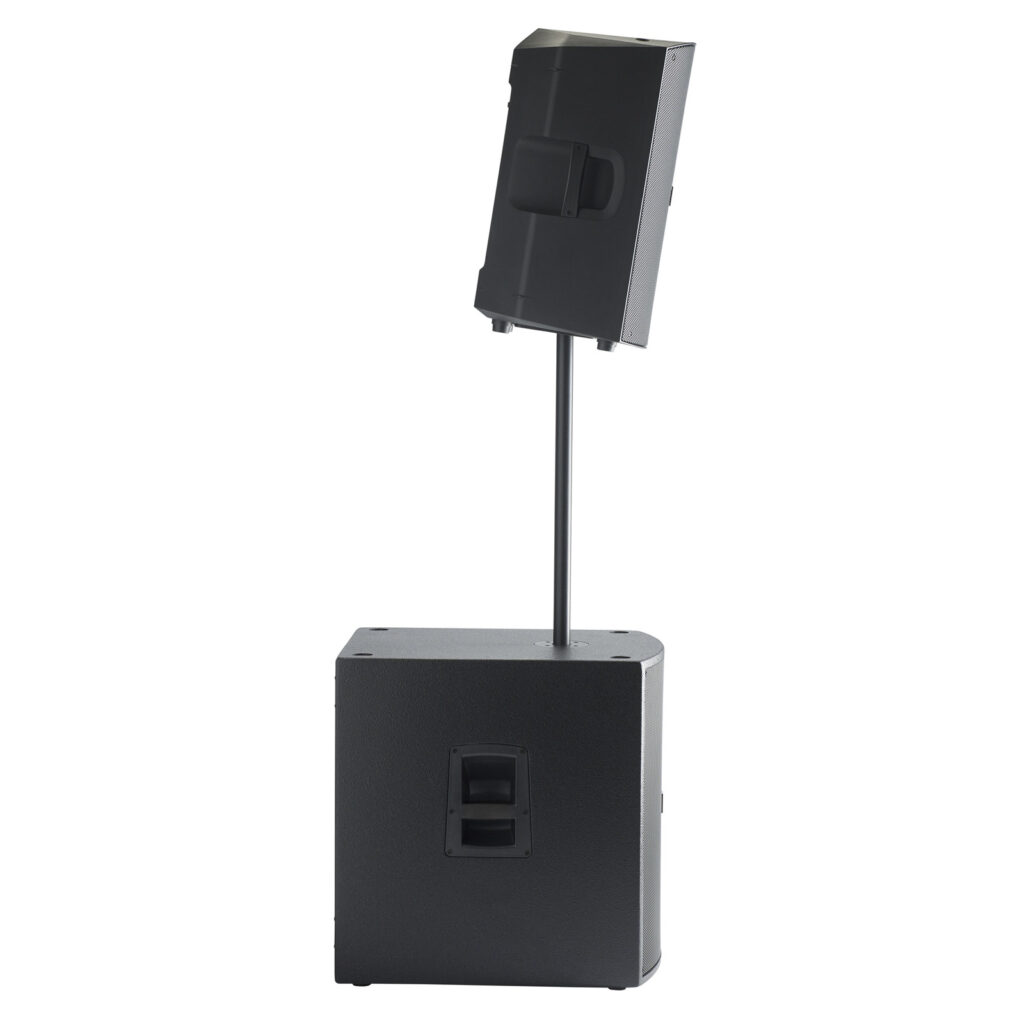

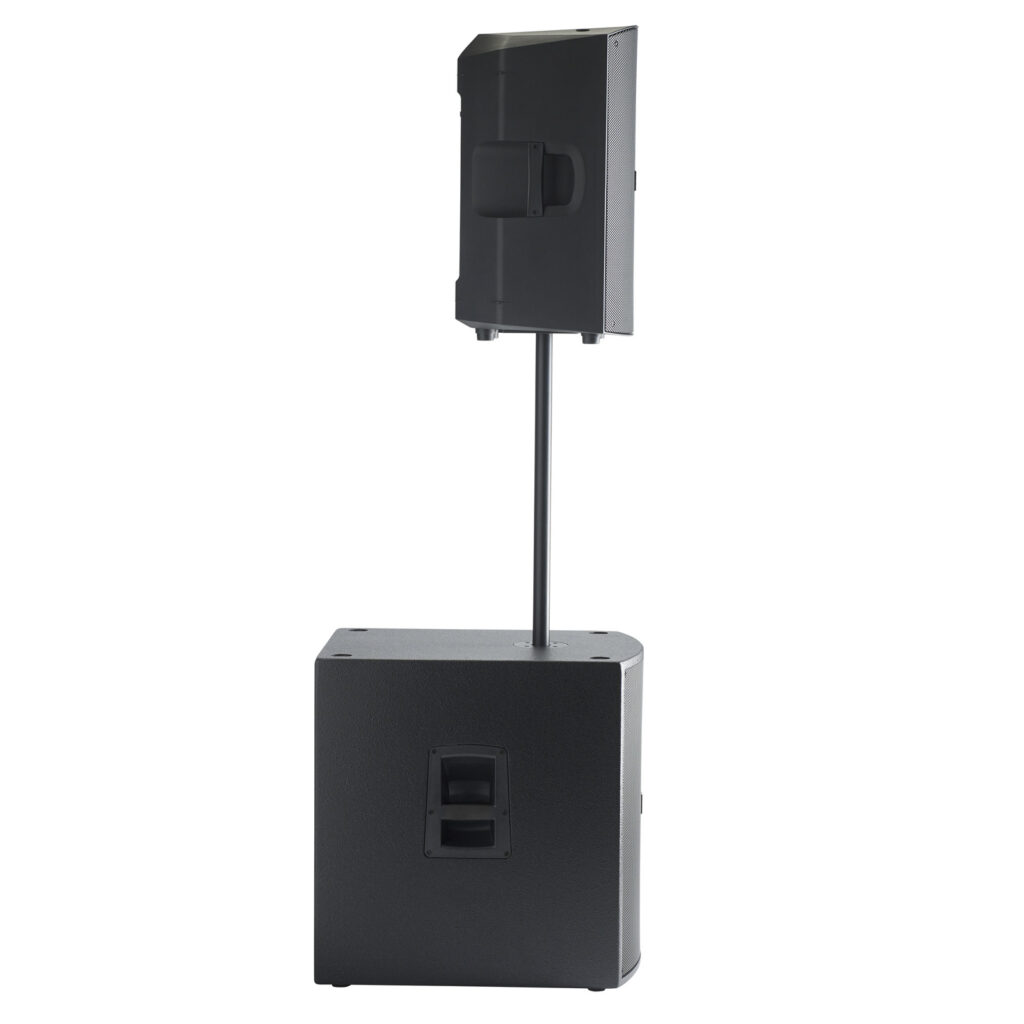

L’embase pour pied à double position 0° et 7,5° permet de choisir l’orientation de l’enceinte lorsqu’elle est montée sur pied.

Protections

L’électronique intègre une protection contre les courts-circuits, une protection thermique ainsi qu’un limiteur. Ces fonctions participent à la protection du système d’amplification et des haut-parleurs pendant l’utilisation.

4. CONNECTIQUE ET COMPATIBILITÉ

• Entrée MIC/LINE : 1 x Combo XLR/Jack.

• Entrée ligne : RCA stéréo.

• Entrée auxiliaire : mini-Jack 3,5 mm stéréo.

• Sortie ligne : 1 x XLR.

• Alimentation : alimentation à découpage SMPS.

• Installation sur pied : embase double position 0° / 7,5°.

• Fixation : 2 inserts M10 sur le dessus et 1 insert M10 à l’arrière.

5. APPLICATIONS

Sonorisation live

L’ATOM 12-A convient aux prestations de sonorisation nécessitant une enceinte active 12 pouces pour la diffusion de voix, de musique live ou de musique enregistrée.

Retour de scène

Grâce à sa conception et à son mode Monitor, l’enceinte peut être utilisée comme retour de scène dans une configuration adaptée.

DJ et diffusion musicale

Les entrées ligne permettent de connecter différentes sources audio ou une table de mixage. Les modes DSP Live et Club permettent d’adapter la restitution à différents types de programmes musicaux.

Discours et prise de parole

Le mode Speech adapte la réponse de l’enceinte aux applications vocales, avec une réduction importante du registre grave et un renforcement des médiums.

Installation fixe

Les différents inserts M10 et le mode Bracket permettent d’envisager l’intégration de l’ATOM 12-A dans certaines configurations sur support mural.

6. CONCLUSION

L’Audiophony ATOM 12-A s’adresse aux musiciens, DJs, techniciens et prestataires recherchant une enceinte active 12 pouces polyvalente pour la sonorisation, la diffusion musicale et les prestations live. Sa puissance de 400 W RMS, son DSP intégré, sa connectique analogique et ses différentes possibilités de positionnement permettent de l’adapter à une utilisation en façade, en retour de scène ou dans certaines configurations d’installation.

7. CARACTÉRISTIQUES TECHNIQUES

• Type : enceinte active 2 voies

• Woofer : 12 pouces

• Bobine du woofer : 3 pouces

• Impédance du woofer : 4 Ohms

• Puissance du woofer : 350 W AES

• Moteur d’aigus : 1,35 pouce

• Impédance du moteur d’aigus : 8 Ohms

• Puissance du moteur d’aigus : 50 W RMS

• Amplification : bi-amplification

• Amplification basses : 350 W RMS Class D

• Amplification aigus : 50 W RMS Class AB

• Puissance totale : 400 W RMS / 1600 W dynamique

• Réponse en fréquence : 50 Hz – 20 kHz

• Fréquence de coupure : 2,8 kHz

• Dispersion H x V : 90° x 60°

• SPL maximal : 123 dB

• Entrée MIC/LINE : 1 x Combo XLR/Jack

• Entrée ligne : RCA stéréo

• Entrée auxiliaire : mini-Jack 3,5 mm stéréo

• Sortie ligne : 1 x XLR

• DSP : intégré

• Modes d’égalisation : Normal, Live, Club, Speech

• Modes de positionnement : Pole, Monitor, Bracket

• Réglage des basses : -10 dB à +10 dB

• Réglage des aigus : -10 dB à +10 dB

• Protection : court-circuit, thermique et limiteur

• Alimentation : alimentation à découpage SMPS

• Points de fixation : 2 inserts M10 sur le dessus, 1 insert M10 à l’arrière

• Embase pour pied : double position 0° / 7,5°

• Dimensions : 628 x 365 x 355 mm

• Poids net : 17,3 kg
