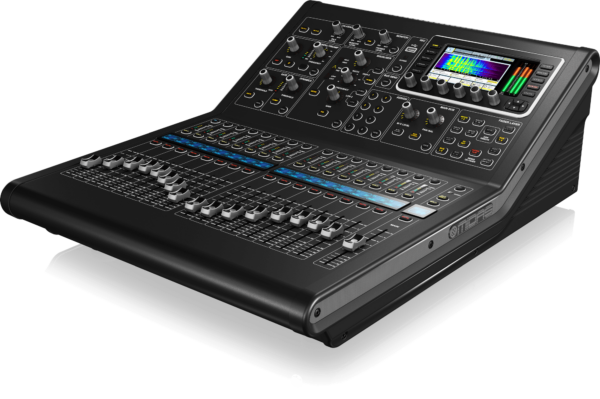

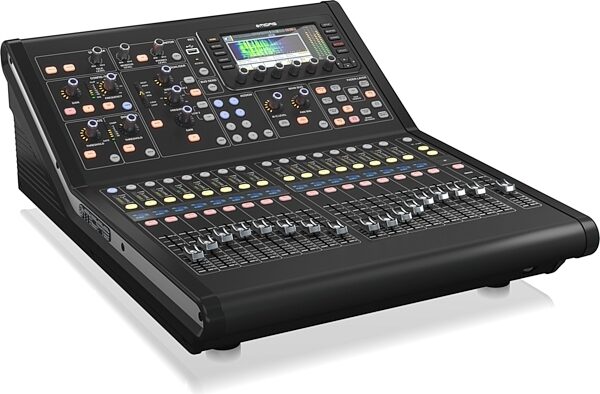

Midas M32R LIVE – Console de mixage numérique professionnelle 40 canaux avec enregistrement multipiste

1. PRÉSENTATION DU PRODUIT

La Midas M32R LIVE est une console de mixage numérique professionnelle destinée au son live, au studio, au broadcast et aux applications de production audio. Son format compact associe 40 canaux d’entrée, 25 bus de mixage et 16 préamplificateurs micro Midas PRO, tout en conservant une surface de contrôle physique avec faders motorisés et commandes dédiées.

L’architecture de la M32R LIVE permet de gérer des configurations de mixage complexes tout en conservant un accès direct aux principaux paramètres de chaque voie. Son traitement en virgule flottante 40 bits, ses convertisseurs A/N et N/A 24 bits et son architecture à faible latence sont conçus pour assurer un traitement cohérent du signal dans les applications de sonorisation professionnelle.

La console intègre également une interface d’enregistrement multipiste permettant de travailler avec une station audionumérique via USB 2.0, ainsi qu’un module DN32-LIVE avec deux logements SD/SDHC pour l’enregistrement et la lecture multipiste directement depuis la console. Ses deux ports AES50 permettent par ailleurs d’étendre le système avec des boîtiers de scène numériques compatibles.

2. POINTS FORTS

• 40 canaux d’entrée pour gérer des configurations de mixage importantes.

• 16 préamplificateurs micro Midas PRO avec alimentation fantôme +48 V commutable par entrée.

• 25 bus de mixage, avec 16 bus auxiliaires, 6 matrices et le bus principal LCR.

• Traitement numérique 40 bits en virgule flottante.

• 17 faders motorisés pour le contrôle direct des voies et du master.

• Deux ports AES50 utilisant la technologie Klark Teknik SuperMAC pour l’extension avec des équipements numériques compatibles.

• Interface USB 2.0 32 × 32 pour l’enregistrement et la lecture multipiste avec une station audionumérique.

• Deux logements SD/SDHC pour l’enregistrement et la lecture de fichiers WAV multipistes sans ordinateur.

• Écran couleur TFT 5 pouces de 800 × 480 pixels.

• ULTRANET 16 canaux pour l’intégration de systèmes de monitoring personnel P16.

• 8 moteurs d’effets stéréo / 16 moteurs mono.

• 100 scènes avec rappel complet, incluant notamment les préamplificateurs et les faders.

• 500 cues et 100 snippets pour l’automation des spectacles.

3. CARACTÉRISTIQUES ET FONCTIONNALITÉS

Mixage et traitement du signal

La M32R LIVE offre 40 canaux de traitement, répartis entre 32 canaux d’entrée, 8 canaux auxiliaires et 8 retours d’effets. L’architecture de sortie comprend 16 bus auxiliaires, 6 matrices et le bus principal LCR.

Le traitement interne fonctionne en virgule flottante 40 bits, avec une latence entrée-sortie de 0,8 ms. Cette architecture permet de réaliser l’ensemble du traitement, du routage et du mixage depuis la console.

Préamplificateurs Midas PRO

Les 16 préamplificateurs micro Midas PRO constituent les entrées analogiques principales de la console. L’alimentation fantôme +48 V peut être activée individuellement sur les entrées concernées.

La conception des préamplificateurs est destinée aux applications de sonorisation et d’enregistrement professionnelles, avec un niveau d’entrée maximal sans écrêtage de +23 dBu et un bruit d’entrée équivalent spécifié à -125 dBu avec un gain de +45 dB et une source de 150 Ω.

Égalisation et dynamique

La surface de contrôle regroupe les paramètres essentiels du channel strip : préamplification, filtres, égalisation paramétrique, dynamique et départs vers les bus. Les commandes rotatives et les afficheurs permettent de suivre directement les réglages de la voie sélectionnée.

La fonction Sends on Fader permet d’utiliser les faders de la console pour construire les différents mix envoyés vers les bus. Cette fonction est particulièrement adaptée à la création de mixes de retours indépendants du mix façade.

Effets intégrés

La M32R LIVE dispose de 8 moteurs d’effets en True Stereo ou 16 moteurs en mono. Ils permettent d’intégrer directement dans la console les traitements nécessaires au mixage, notamment pour les voix, instruments, bus ou retours.

La section d’effets comprend notamment des traitements de réverbération, de délai, de modulation, d’égalisation graphique et différents processeurs de traitement du signal.

Enregistrement multipiste

Le module DN32-LIVE intégré permet l’enregistrement et la lecture multipiste directement depuis la console au moyen de deux logements SD/SDHC. Les fichiers sont enregistrés au format WAV multicanal non compressé, avec des configurations de 8, 16 ou 32 canaux.

La console accepte des cartes SD/SDHC de 1 à 32 Go par logement et fonctionne aux fréquences d’échantillonnage de 44,1 kHz et 48 kHz. L’interface permet également d’effectuer un enregistrement multipiste via USB 2.0 avec une station audionumérique.

Connectivité numérique AES50

Les deux ports AES50 utilisent la technologie Klark Teknik SuperMAC. Ils permettent de relier la console à des boîtiers de scène numériques compatibles et de transporter plusieurs canaux audio sur une liaison réseau numérique.

Cette architecture est notamment adaptée à la déportation des préamplificateurs et des entrées/sorties entre la scène et la régie, avec une latence réseau spécifiée à 1,1 ms pour une liaison boîtier de scène → console → boîtier de scène.

Monitoring personnel

La sortie ULTRANET P-16 fournit un flux numérique de 16 canaux destiné notamment aux systèmes de monitoring personnel compatibles. Elle permet de transmettre les signaux nécessaires au système de monitoring sans ajouter d’interface audio intermédiaire.

Contrôle à distance

La M32R LIVE dispose d’une connexion Ethernet RJ45 permettant le contrôle à distance depuis un ordinateur ou un appareil mobile compatible. Le système peut être intégré à un réseau filaire ou sans fil afin de permettre le contrôle de la console depuis différents emplacements.

La console peut également communiquer avec une station audionumérique et utiliser ses faders motorisés comme surface de contrôle grâce aux protocoles Mackie Control et HUI.

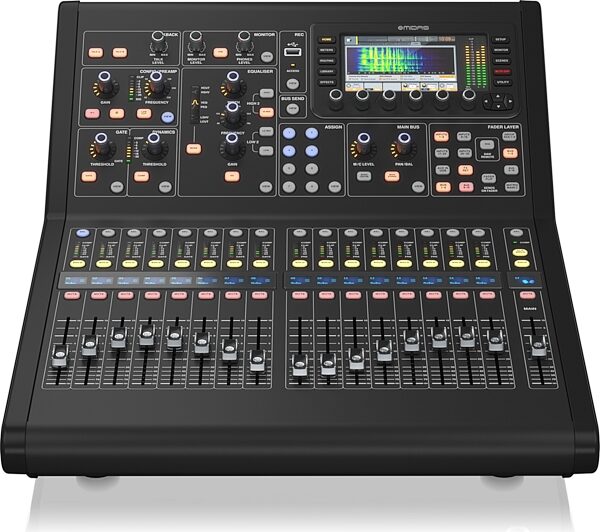

Surface de contrôle

La M32R LIVE possède 17 faders motorisés, dont un fader principal, ainsi que des afficheurs LCD individuels avec rétroéclairage RGB.

Son écran principal TFT couleur de 5 pouces affiche les paramètres de la console avec une résolution de 800 × 480 pixels. Les commandes dédiées donnent accès aux fonctions de traitement, de routage, de mesure et d’effets sans dépendre exclusivement de l’interface logicielle.

Automation et mémorisation

La console dispose d’une mémoire permettant de sauvegarder jusqu’à 100 scènes avec rappel complet, notamment des paramètres de préamplification et de faders. L’automation interne prend également en charge 500 cues et 100 snippets, permettant de préparer et rappeler des configurations dans le cadre de spectacles ou de productions comportant plusieurs changements de configuration.

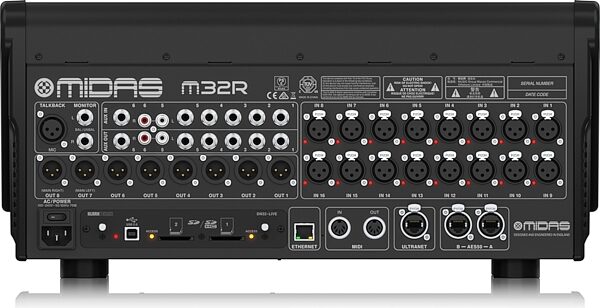

4. CONNECTIQUE ET COMPATIBILITÉ

• Entrées microphone : 16 × XLR avec préamplificateurs Midas PRO.

• Entrée Talkback : 1 × XLR.

• Entrées auxiliaires : 6 × jack 6,35 mm TRS symétriques.

• Entrées/sorties RCA : 2 entrées / 2 sorties.

• Sorties audio : 8 × XLR.

• Sorties monitoring : 2 × XLR + 2 × jack 6,35 mm TRS symétriques.

• Entrées/sorties auxiliaires : 6 × jack 6,35 mm TRS symétriques.

• Sortie casque : 1 × jack 6,35 mm TRS stéréo.

• Sortie numérique AES/EBU : 1 × XLR.

• AES50 : 2 × ports Klark Teknik SuperMAC.

• ULTRANET : 1 × connexion P-16, sans alimentation fournie.

• MIDI : 1 entrée / 1 sortie.

• USB Type A : 1 × port pour audio et import/export de données.

• USB Type B : 1 × port arrière pour le contrôle.

• Ethernet : 1 × RJ45 pour le contrôle à distance.

• Interface d’extension : 32 canaux audio en entrée/sortie.

• Enregistrement : 2 × logements SD/SDHC via DN32-LIVE.

• USB audio : jusqu’à 32 × 32 canaux.

• Réseaux audio compatibles via cartes d’extension : USB, ADAT, MADI et Dante selon la carte installée.

5. APPLICATIONS

Sonorisation live

La M32R LIVE est adaptée aux concerts, spectacles et prestations nécessitant plusieurs mix indépendants, grâce à ses 40 canaux de traitement, ses 25 bus et ses possibilités de routage.

Tournée et événementiel

Son format compact et ses deux ports AES50 permettent de l’intégrer à une infrastructure avec boîtiers de scène numériques. Elle convient ainsi aux configurations où la régie doit disposer d’un grand nombre d’entrées et sorties tout en conservant une implantation compacte.

Théâtre et spectacle

Les fonctions de scènes, cues et snippets permettent de mémoriser et rappeler des configurations de console pour accompagner les changements de tableaux et les différentes phases d’une production.

Enregistrement live

Le module DN32-LIVE permet d’enregistrer directement plusieurs pistes sur cartes SD/SDHC. La console peut également être reliée à une station audionumérique via USB 2.0 pour l’enregistrement multipiste.

Studio et production audio

Avec son interface USB multicanal, ses moteurs d’effets, ses fonctions de contrôle DAW et ses possibilités de rappel de scènes, la M32R LIVE peut également être utilisée pour des sessions d’enregistrement et de production audio.

Monitoring

Les bus auxiliaires, la fonction Sends on Fader et la sortie ULTRANET permettent de mettre en place différents mixes de monitoring, notamment avec des systèmes personnels P16.

6. CONCLUSION

La Midas M32R LIVE est une console numérique professionnelle destinée aux ingénieurs du son, prestataires, techniciens de tournée, studios et structures de production recherchant une surface de mixage compacte mais dotée d’une architecture complète. Ses 40 canaux de traitement, 16 préamplificateurs Midas PRO, 25 bus, deux ports AES50, son interface USB 32 × 32 et son enregistrement multipiste sur SD/SDHC permettent de couvrir les besoins du live, du monitoring et de l’enregistrement dans une même console.

7. CARACTÉRISTIQUES TECHNIQUES

• Type : console de mixage numérique pour live et studio

• Canaux d’entrée : 40

• Traitement des entrées : 32 canaux d’entrée + 8 canaux auxiliaires + 8 retours d’effets

• Bus de mixage : 25

• Bus auxiliaires : 16

• Matrices : 6

• Bus principal : LCR

• Moteurs d’effets : 8 True Stereo / 16 mono

• Traitement du signal : 40 bits en virgule flottante

• Conversion A/N : 24 bits, 114 dB de dynamique, pondération A

• Conversion N/A : 24 bits, 120 dB de dynamique, pondération A

• Latence entrée/sortie : 0,8 ms

• Latence réseau : 1,1 ms

• Préamplificateurs micro : 16 × Midas PRO

• Alimentation fantôme : +48 V, commutable par entrée

• Niveau d’entrée maximal sans écrêtage : +23 dBu

• Entrée Talkback : 1 × XLR

• Entrées/sorties RCA : 2 / 2

• Sorties XLR : 8

• Sorties monitoring : 2 × XLR + 2 × TRS symétriques

• Entrées/sorties auxiliaires : 6 / 6 × TRS symétriques

• Sortie casque : 1 × TRS stéréo

• Sortie AES/EBU : 1 × XLR

• Ports AES50 : 2 × Klark Teknik SuperMAC

• ULTRANET P-16 : 1 × connecteur

• MIDI : 1 entrée / 1 sortie

• USB Type A : 1

• USB Type B : 1

• Ethernet : 1 × RJ45

• Interface d’extension : 32 canaux audio entrée/sortie

• Interface USB audio : 32 × 32 canaux

• Enregistrement SD/SDHC : 2 logements

• Format d’enregistrement : WAV multicanal non compressé

• Canaux d’enregistrement SD : 8, 16 ou 32

• Cartes SD/SDHC : 1 à 32 Go par logement

• Fréquences d’échantillonnage : 44,1 kHz / 48 kHz

• Profondeur interne d’enregistrement : 32 bits PCM

• Écran principal : TFT LCD 5 pouces, 800 × 480 pixels, 262 000 couleurs

• Écrans de canaux : LCD 128 × 64 avec rétroéclairage RGB

• Faders motorisés : 17

• Scènes avec rappel complet : 100

• Cues / Snippets : 500 / 100

• Réponse en fréquence à 48 kHz : 20 Hz – 20 kHz, 0 dB à -1 dB

• Dynamique analogique entrée/sortie : 106 dB

• Dynamique A/N : 109 dB

• Dynamique N/A : 109 dB

• Diaphonie entre canaux adjacents : 100 dB

• Niveau de sortie XLR : +4 dBu nominal / +21 dBu maximum

• Impédance de sortie XLR : 50 Ω

• Niveau de sortie TRS : +4 dBu nominal / +21 dBu maximum

• Impédance de sortie TRS : 50 Ω

• Niveau maximum de sortie casque : +21 dBu

• Alimentation : 100–240 V AC, 50/60 Hz ±10 %

• Consommation : 70 W

• Température de fonctionnement : 5 °C à 40 °C

• Dimensions : 478 × 617 × 208 mm

• Poids : 14,3 kg
