RCF F 12XR – Console de mixage analogique 12 canaux avec multi-effets PRO DSP et interface USB

1. PRÉSENTATION DU PRODUIT

La RCF F 12XR est une console de mixage analogique 12 canaux conçue pour les applications de sonorisation, de musique live et de production audio. Elle dispose de 6 entrées microphone, de 4 entrées ligne mono, dont une entrée Hi-Z, ainsi que de 4 entrées ligne stéréo, offrant une configuration adaptée au mixage de nombreuses sources audio.

La console intègre un processeur PRO DSP FX avec 16 préréglages d’effets, quatre compresseurs à réglage unique sur les canaux 1 à 4 et une section d’égalisation permettant d’adapter le rendu des différentes sources. Son architecture audio entièrement symétrique, de l’entrée à la sortie, est complétée par une alimentation fantôme +48 V pour les microphones compatibles.

La F 12XR intègre également une interface audio USB pour l’enregistrement stéréo sur ordinateur et la lecture de deux canaux. Son châssis métallique et son alimentation universelle interne en font une console adaptée aux configurations de mixage nécessitant plusieurs entrées, des effets intégrés et une connexion informatique.

2. POINTS FORTS

• 12 canaux avec 6 entrées microphone, 4 lignes mono et 4 lignes stéréo

• 1 entrée Hi-Z avec impédance de 1 MΩ

• PRO DSP FX avec 16 préréglages d’effets

• 4 compresseurs à réglage unique sur les canaux 1 à 4

• Interface audio USB pour l’enregistrement stéréo et la lecture sur 2 canaux

• Égaliseur 3 bandes sur les canaux mono

• Égaliseur 2 bandes sur les canaux stéréo

• Alimentation fantôme +48 V

• Deux sorties AUX et un bus de sortie stéréo

• Sortie Main symétrique jusqu’à +28 dBu

• Faders de 60 mm

• Châssis métallique

• Alimentation universelle interne 100 à 240 V

3. CARACTÉRISTIQUES ET FONCTIONNALITÉS

Entrées et architecture de mixage

La F 12XR propose 6 entrées microphone avec préamplification, ainsi que 4 entrées ligne mono. Parmi ces dernières, une entrée est compatible Hi-Z, avec une impédance de 1 MΩ, permettant de connecter directement une source nécessitant une entrée haute impédance.

La console dispose également de 4 entrées ligne stéréo, complétées par des connexions RCA. L’ensemble permet de combiner microphones, instruments, sources ligne et équipements audio stéréo au sein d’un même mixage.

Égalisation

Les canaux mono disposent d’un égaliseur 3 bandes, tandis que les canaux stéréo bénéficient d’un égaliseur 2 bandes.

Sur les canaux mono, l’égalisation comprend :

• High : ±15 dB à 10 kHz, Shelving

• Mid : ±15 dB à 1,25 kHz, Bell

• Low : ±15 dB à 100 Hz, Shelving

Les canaux stéréo disposent de réglages High à 10 kHz et Low à 100 Hz, avec une plage de ±15 dB.

Un filtre coupe-bas à 80 Hz est disponible sur les entrées microphone.

Compression

Les quatre premiers canaux disposent chacun d’un compresseur à réglage unique. Cette fonction permet de contrôler la dynamique des sources connectées à ces voies et de limiter les variations de niveau avant leur intégration au mixage.

PRO DSP FX

La F 12XR intègre un PRO DSP FX proposant 16 préréglages d’effets. La section comprend différents types de réverbérations, délais et effets de modulation, notamment :

• Hall

• Room

• Plate

• Spring

• Delay Mono

• Delay Stereo

• Multitap Delay

• Chorus

• Flanger

• Echo

Le départ FX est post-fader, permettant d’envoyer les différents canaux vers le processeur d’effets en fonction de leur niveau dans le mixage.

Une connexion Footswitch permet également de contrôler l’activation et la désactivation du retour d’effet.

Interface audio USB

La F 12XR dispose d’une interface audio USB de type B. Elle permet d’effectuer un enregistrement stéréo sur ordinateur et de lire deux canaux audio depuis une station de travail audionumérique.

Les fréquences d’échantillonnage prises en charge sont 44,1 kHz et 48 kHz. La console peut ainsi être intégrée à une configuration combinant mixage analogique et environnement informatique.

Routage et sorties

La console propose un bus de sortie stéréo, deux sorties AUX, une sortie FX, une sortie Control Room, une sortie de groupe et une sortie casque.

Les sorties principales et auxiliaires peuvent atteindre un niveau maximal de +28 dBu. Le chemin audio est conçu de manière symétrique de l’entrée à la sortie, avec des sorties principales disponibles en XLR et Jack.

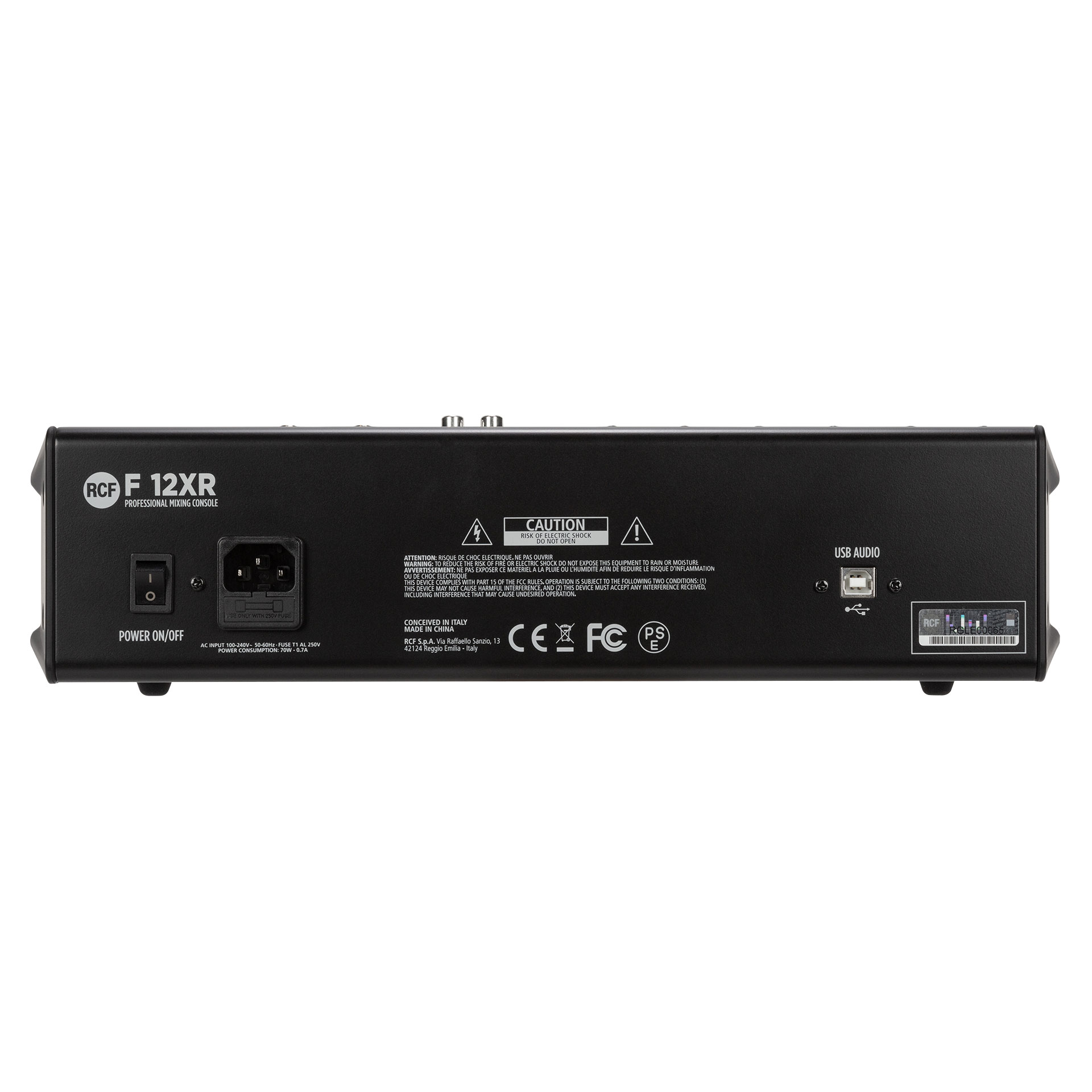

Construction et alimentation

La F 12XR est intégrée dans un châssis métallique. Ses dimensions de 373 × 355 × 97 mm et son poids de 4,5 kg permettent de l’intégrer dans différentes configurations de sonorisation ou de mixage.

L’alimentation est intégrée à la console et accepte une tension secteur de 100 à 240 V.

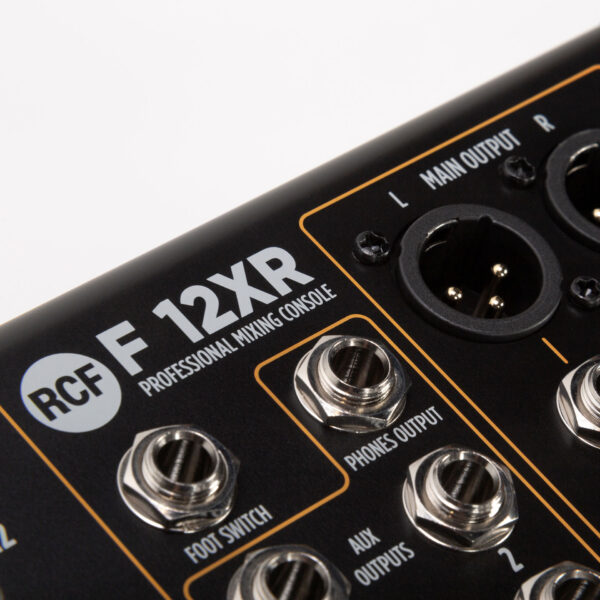

4. CONNECTIQUE ET COMPATIBILITÉ

• Entrées microphone : 6 × XLR

• Entrées ligne mono : 4 × Jack TRS symétriques

• Entrée Hi-Z : 1

• Entrées ligne stéréo : 4 paires Jack TRS symétriques

• Entrées stéréo RCA : 2 paires RCA asymétriques

• Connecteurs d’entrée : XLR, Jack, RCA

• Alimentation fantôme : +48 V

• Sortie Main : XLR et Jack TRS

• Sorties AUX : 2 × Jack TRS

• Sortie FX : 1 × Jack TRS

• Sortie Control Room : 1 paire de Jack TRS

• Sortie Group : 1 paire de Jack TRS

• Sortie casque : 1 × Jack stéréo

• Interface audio USB : USB Type B

• Enregistrement USB : 2 canaux

• Lecture USB : 2 canaux

• Fréquences d’échantillonnage USB : 44,1 / 48 kHz

• Connexion Footswitch : Jack TS

5. APPLICATIONS

La RCF F 12XR peut être utilisée dans différents contextes nécessitant plusieurs entrées audio et des fonctions de traitement intégrées :

• Sonorisation live

• Concerts

• Prestations musicales

• Répétitions

• Événementiel

• DJing

• Mixage de groupes et formations musicales

• Enregistrement stéréo sur ordinateur

• Lecture audio depuis une station de travail audionumérique

• Configurations combinant mixage analogique et production informatique

6. CONCLUSION

La RCF F 12XR s’adresse aux musiciens, techniciens son et utilisateurs audio ayant besoin d’une console analogique offrant 12 canaux, plusieurs entrées microphone et ligne, des traitements intégrés et une interface informatique. Ses 16 effets PRO DSP FX, ses 4 compresseurs, son entrée Hi-Z, ses sorties AUX et son interface USB stéréo permettent de l’utiliser aussi bien pour le mixage en direct que pour certaines configurations d’enregistrement et de lecture audio.

7. CARACTÉRISTIQUES TECHNIQUES

• Type : console de mixage analogique

• Nombre de canaux : 12

• Entrées microphone : 6

• Entrées ligne mono : 4

• Entrées ligne stéréo : 4

• Entrée Hi-Z : 1

• Impédance entrée Hi-Z : 1 MΩ

• Connecteurs d’entrée : XLR, Jack, RCA

• Réponse en fréquence : 20 Hz – 20 kHz

• THD+N : < 0,02 % A-Weighted

• Plage dynamique : > 85 dB

• Niveau de bruit d’entrée : -124 dBu A-Weighted

• Impédance des entrées microphone : 14 kΩ

• Impédance des entrées ligne : 21 kΩ

• Impédance des entrées ligne stéréo : 15 kΩ

• Filtre coupe-bas : 80 Hz

• Alimentation fantôme : +48 V

• Égalisation canaux mono : High ±15 dB à 10 kHz, Mid ±15 dB à 1,25 kHz, Low ±15 dB à 100 Hz

• Égalisation canaux stéréo : High ±15 dB à 10 kHz, Low ±15 dB à 100 Hz

• Compresseurs : 4, sur les canaux 1 à 4

• Effets internes : PRO DSP FX, 16 préréglages

• Départ AUX : 1 PRE/POST

• Départ FX : 1 POST

• Sorties AUX : 2

• Sortie Group : 1

• Sortie Control Room : 1

• Sortie casque : 1

• Sortie Main : 1

• Niveau de sortie Main : +28 dBu

• Niveau de sortie AUX : +28 dBu

• Niveau de sortie Group : +28 dBu

• Impédance de sortie casque : 150 Ω

• Interface audio USB : oui

• Type USB : Type B

• Canaux d’enregistrement USB : 2

• Canaux de lecture USB : 2

• Fréquences d’échantillonnage USB : 44,1 / 48 kHz

• Footswitch : oui

• Alimentation : interne universelle

• Tension d’alimentation : 100 – 240 V

• Consommation maximale : 24 W

• Matériau : métal

• Couleur : noir

• Dimensions : 373 × 355 × 97 mm

• Poids : 4,5 kg
