AUDIOPHONY CARBON 12-A – Enceinte active 12 pouces avec DSP, Bluetooth® TWS et application de contrôle

1. PRÉSENTATION DU PRODUIT

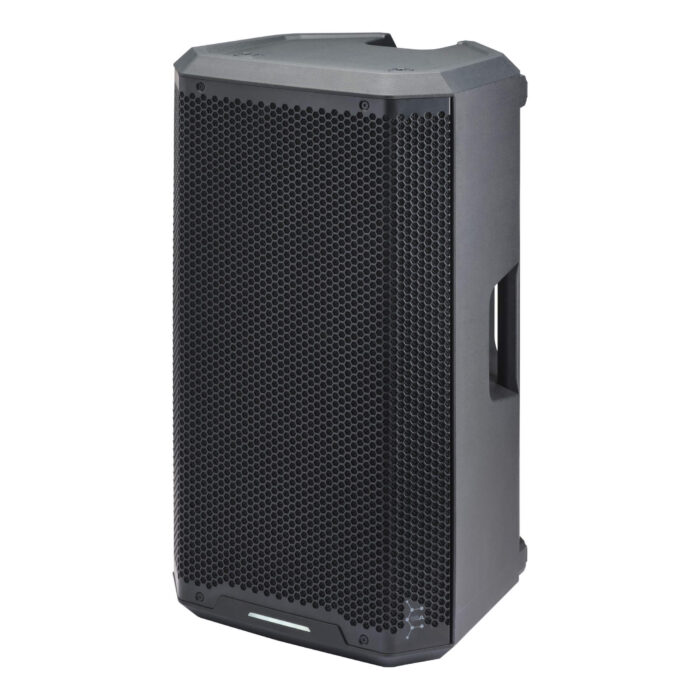

L’Audiophony CARBON 12-A est une enceinte active 2 voies équipée d’un woofer de 12 pouces et d’un moteur à compression de 1,35 pouce. Elle dispose d’une amplification Class D de 1500 W RMS, répartie entre 1000 W RMS pour les basses et 500 W RMS pour les aigus, avec une puissance maximale annoncée de 3000 W.

Destinée aux prestations de sonorisation, la CARBON 12-A intègre un DSP avec écran couleur de 2,4 pouces, permettant d’accéder à de nombreux paramètres de traitement et d’adapter la restitution aux différentes configurations. Elle propose notamment des modes d’égalisation, des réglages de positionnement, un égaliseur paramétrique, un délai, un filtre passe-haut et une fonction Ducking.

La CARBON 12-A intègre également une connexion Bluetooth®, la fonction Bluetooth® TWS pour le streaming stéréo sans fil, ainsi qu’une application de contrôle disponible sur Android et iOS. Sa caisse en plastique moulé par injection assistée d’azote, ses trois poignées et ses trois inserts M10 sont conçus pour faciliter son utilisation en configuration mobile comme dans certaines installations.

2. POINTS FORTS

• 1500 W RMS avec amplification Class D bi-amplifiée.

• 1000 W RMS pour les basses et 500 W RMS pour les aigus.

• Woofer 12 pouces avec bobine de 2,5 pouces.

• Moteur à compression 1,35 pouce à membrane en polymère.

• DSP intégré avec écran couleur 2,4 pouces.

• Bluetooth® avec Bluetooth® TWS pour le streaming stéréo sans fil.

• Application CARBONcontrol compatible Android et iOS.

• SPL maximal de 130 dB à 1 m.

• Réponse en fréquence de 50 Hz à 20 kHz.

• Dispersion de 90° x 70°.

• 2 entrées MIC/LINE sur Combo XLR/Jack avec sélection automatique MIC/LINE.

• 1 sortie ligne XLR avec modes Mix ou Link.

• Modes DSP Normal, Live, Club et Speech.

• Réglages de position Pole, Monitor et Bracket.

• Égaliseur paramétrique PEQ, délai, HPF et Ducking.

• 3 inserts M10 et embase de 36 mm pour pied.

• Caisse moulée par injection assistée d’azote.

• Grille métallique intégrale et trois poignées pour faciliter la manutention.

3. CARACTÉRISTIQUES ET FONCTIONNALITÉS

Haut-parleur et amplification

La CARBON 12-A adopte une architecture 2 voies bi-amplifiée. Le registre grave est assuré par un woofer de 12 pouces, équipé d’une bobine de 2,5 pouces, tandis que les hautes fréquences sont confiées à un moteur à compression de 1,35 pouce à membrane en polymère.

L’amplification Class D fournit 1000 W RMS sous 2 Ohms pour les basses et 500 W RMS sous 4 Ohms pour les aigus, soit 1500 W RMS au total. La puissance maximale de l’amplificateur est annoncée à 3000 W.

La réponse en fréquence s’étend de 50 Hz à 20 kHz, tandis que la dispersion de 90° horizontalement x 70° verticalement est adaptée aux applications de diffusion large bande.

DSP et traitement du signal

Le DSP intégré est piloté depuis un écran couleur de 2,4 pouces. Il permet d’accéder directement aux principaux paramètres de traitement et de configuration de l’enceinte.

Les modes principaux comprennent :

• Normal

• Live

• Club

• Speech

Le DSP propose également plusieurs réglages de positionnement : Pole, Monitor et Bracket.

Pour chaque canal d’entrée, l’utilisateur dispose de réglages d’égalisation, avec paramètres Treble et Bass, ainsi que de presets Live, Vocal et Custom.

Le traitement du signal intègre également un PEQ, un délai, un HPF et une fonction Ducking. Cette dernière permet notamment de régler la source, le seuil, l’atténuation et le temps de relâchement.

Bluetooth® et TWS

La CARBON 12-A dispose d’une entrée Bluetooth® permettant la diffusion audio sans fil depuis un appareil compatible.

La fonction Bluetooth® TWS permet d’utiliser deux enceintes compatibles pour créer une diffusion stéréo sans liaison audio filaire entre les deux enceintes. Le streaming TWS peut être activé depuis les réglages de l’enceinte.

Application CARBONcontrol

L’enceinte peut être pilotée à distance avec l’application CARBONcontrol, disponible sur Android et iOS.

L’application propose un contrôle sur quatre axes comprenant notamment le setup, le PEQ, les scènes, le positionnement et le délai. Elle permet ainsi de gérer les principaux paramètres du DSP depuis un appareil mobile compatible.

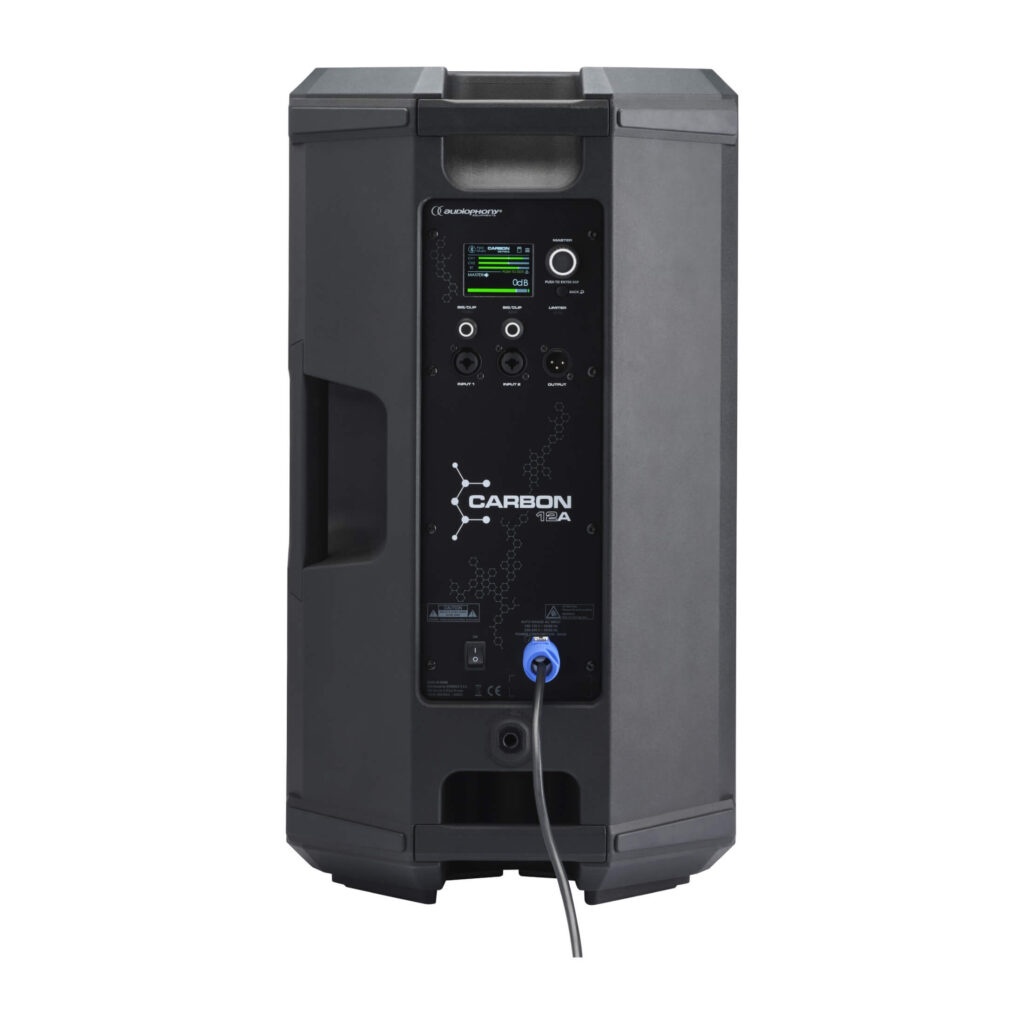

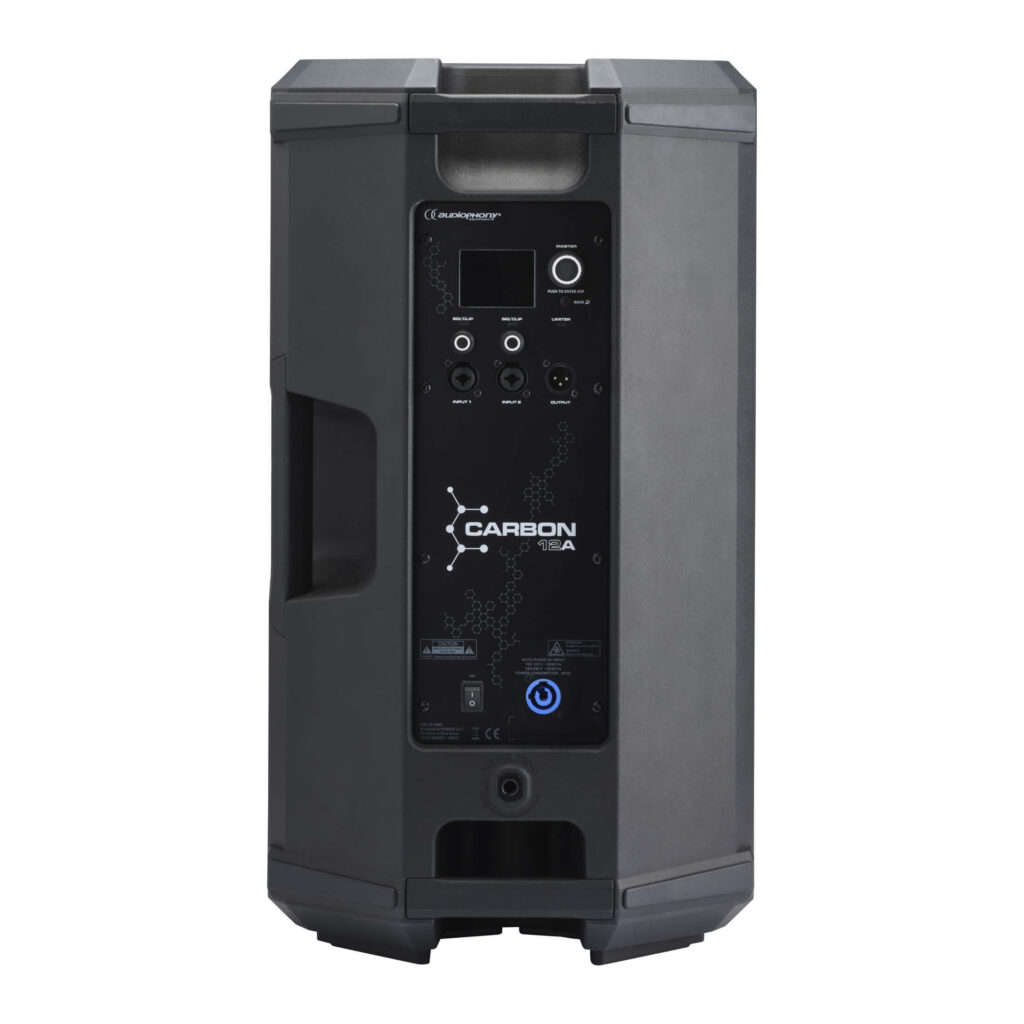

Gestion des entrées et sorties

La CARBON 12-A dispose de deux entrées MIC/LINE sur Combo XLR/Jack, chacune bénéficiant d’une sélection automatique du niveau MIC/LINE.

La sortie ligne XLR peut fonctionner selon deux modes : Mix ou Link. Cette configuration permet d’adapter le routage du signal à la configuration de sonorisation utilisée.

Le niveau de chaque entrée peut être ajusté depuis les commandes de l’enceinte.

Construction et installation

Le coffret est réalisé en plastique moulé par injection assistée d’azote. Selon les données constructeur, cette technique augmente la résistance du boîtier de 20 % et contribue à la rigidité de la structure.

La face avant est protégée par une grille métallique intégrale et dispose d’une LED permettant de gérer l’état Power/Clip.

La CARBON 12-A possède trois poignées, situées sur le côté, le dessus et le dessous, facilitant son transport et sa manipulation.

Pour l’installation, elle dispose de trois inserts M10 et d’une embase de 36 mm pour pied.

Protections et gestion

L’électronique intègre une protection contre les courts-circuits, une protection thermique et un limiteur.

Le DSP permet également de gérer l’éclairage de l’écran et le comportement de la LED de façade avec les modes Limit, ON et OFF.

Les réglages peuvent être restaurés aux valeurs d’usine. Le système permet également de consulter la version du firmware et, selon la version du firmware installée, de verrouiller l’accès à l’écran/DSP et à l’application avec un code à 4 chiffres.

4. CONNECTIQUE ET COMPATIBILITÉ

• Entrées audio : 2 x Combo XLR/Jack MIC/LINE avec sélection automatique MIC/LINE.

• Entrée sans fil : Bluetooth®.

• Sortie audio : 1 x XLR.

• Sortie Bluetooth® : Bluetooth® TWS.

• Modes de sortie : Mix ou Link.

• Application de contrôle : CARBONcontrol pour Android et iOS.

• Installation sur pied : embase de 36 mm.

• Fixation : 3 inserts M10.

• Alimentation : 220–240 V AC, 50 Hz, alimentation à découpage SMPS.

• Cordon d’alimentation : Seetronic, 1,80 m.

5. APPLICATIONS

Sonorisation live

La CARBON 12-A est destinée aux prestations de sonorisation nécessitant une enceinte active 12 pouces capable de diffuser de la voix, de la musique live ou de la musique enregistrée.

DJ et événementiel

La puissance disponible, le DSP intégré et la connexion Bluetooth® permettent son intégration dans des configurations de diffusion musicale. La fonction Bluetooth® TWS permet également d’envisager une configuration stéréo sans liaison audio filaire entre les deux enceintes compatibles.

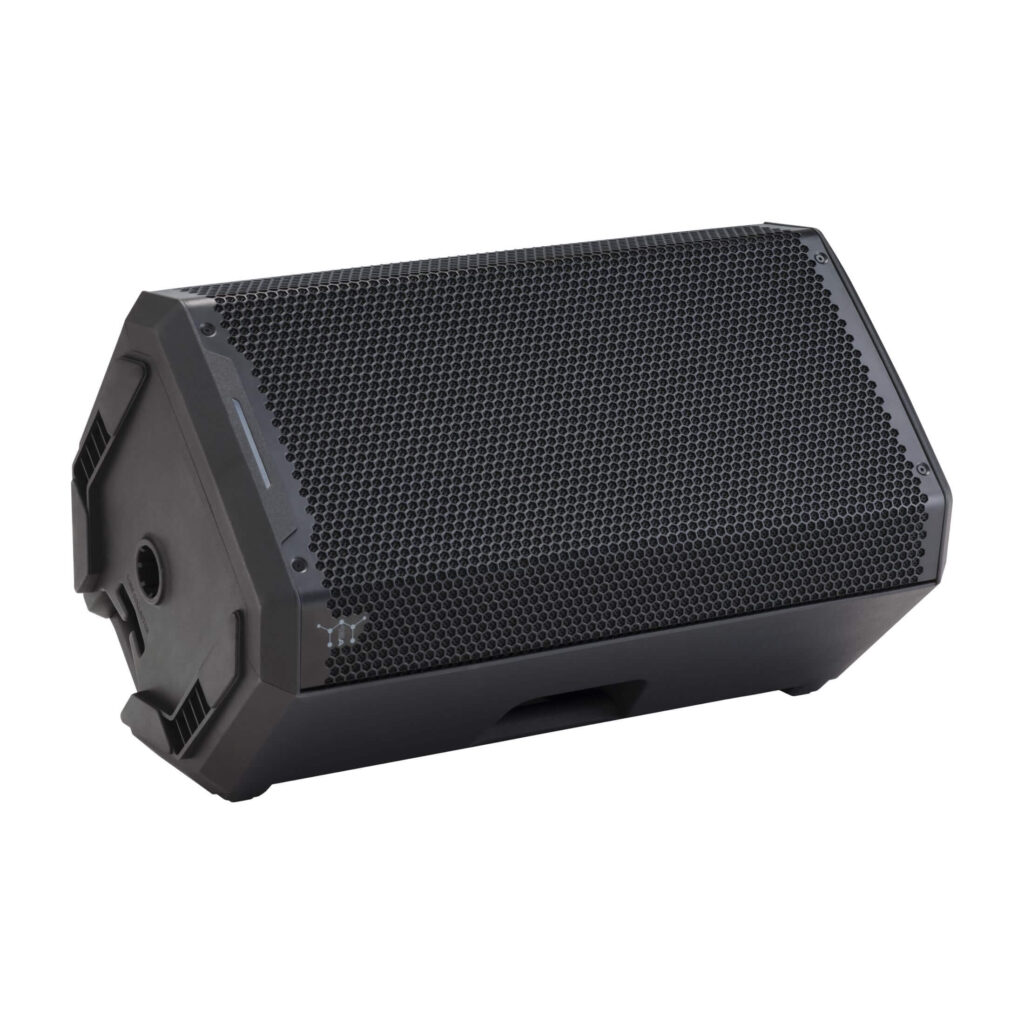

Retour de scène

Le mode de positionnement Monitor permet d’adapter le fonctionnement de l’enceinte à une utilisation en retour de scène.

Discours et prise de parole

Le mode Speech, associé aux possibilités de réglage du DSP et du traitement des entrées, permet d’adapter la restitution aux applications vocales.

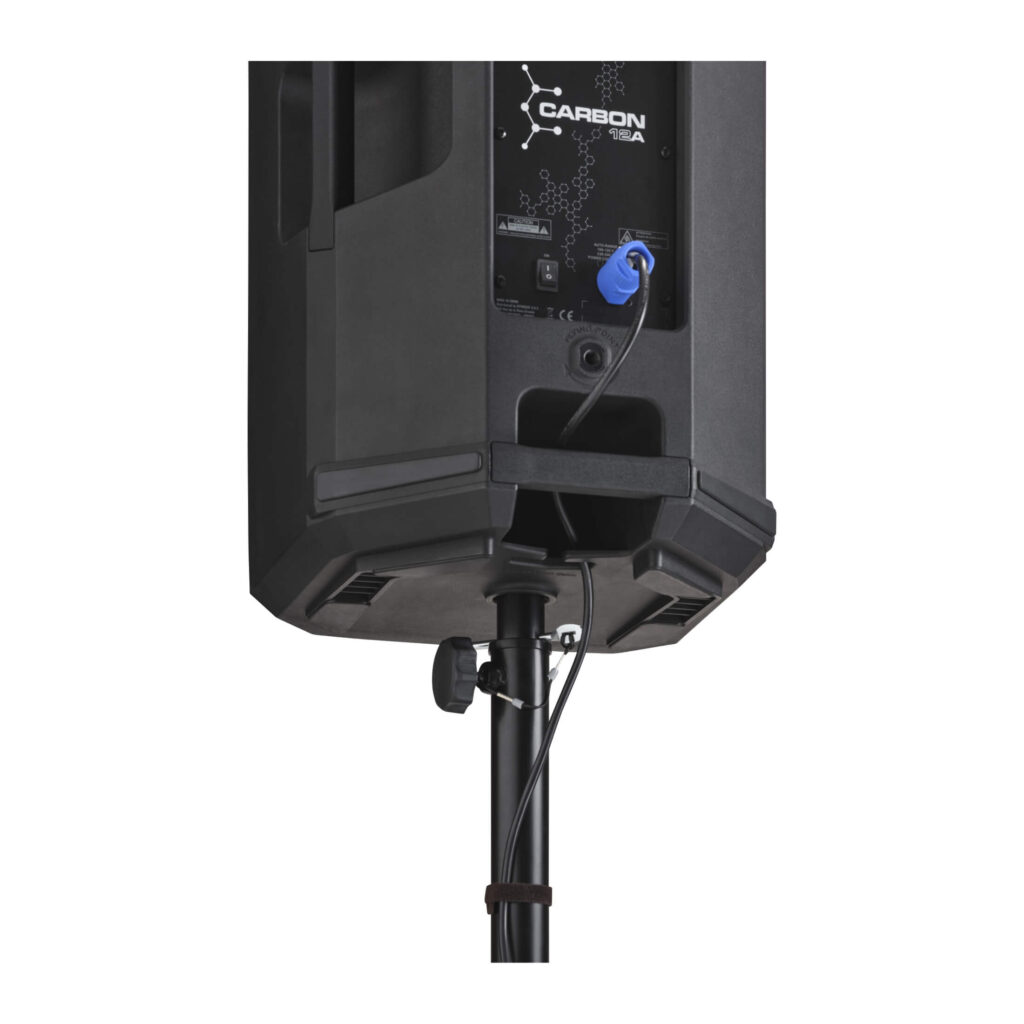

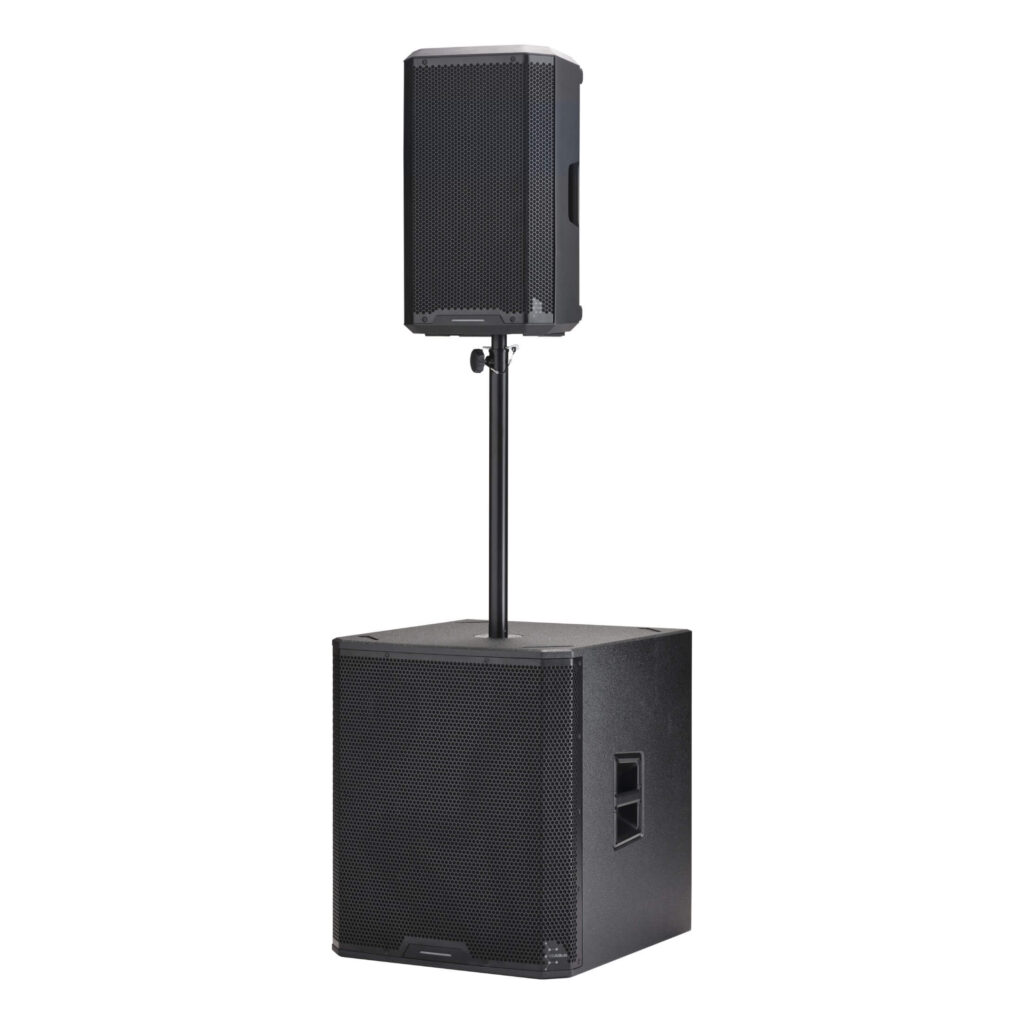

Installation sur pied

L’embase de 36 mm permet l’installation de l’enceinte sur un pied adapté. Les différents réglages de positionnement permettent d’adapter le traitement DSP à la configuration retenue.

Contrôle à distance

L’application CARBONcontrol permet d’effectuer les réglages du DSP depuis un appareil mobile compatible, ce qui peut être particulièrement pratique lors de la mise en place et de l’exploitation d’un système de sonorisation.

6. CONCLUSION

L’Audiophony CARBON 12-A s’adresse aux DJs, musiciens, techniciens et prestataires recherchant une enceinte active 12 pouces dotée d’un système de traitement complet. Son amplification Class D de 1500 W RMS, son DSP avec écran couleur, sa connectivité Bluetooth® TWS, son application de contrôle et ses nombreuses possibilités de réglage permettent de l’adapter à différentes configurations de sonorisation, de diffusion musicale et de retour de scène.

7. CARACTÉRISTIQUES TECHNIQUES

• Type : enceinte active 2 voies

• Woofer : 12 pouces

• Bobine du woofer : 2,5 pouces

• Impédance du woofer : 2 Ohms

• Puissance du woofer : 500 W AES / 1000 W programme

• Moteur d’aigus : 1,35 pouce à membrane en polymère

• Impédance du moteur d’aigus : 4 Ohms

• Puissance du moteur d’aigus : 50 W AES

• Amplification basses : 1000 W RMS Class D / 2 Ohms

• Amplification aigus : 500 W RMS Class D / 4 Ohms

• Puissance totale : 1500 W RMS / 3000 W max.

• Réponse en fréquence : 50 Hz – 20 kHz

• Dispersion H x V : 90° x 70°

• SPL maximal : 130 dB à 1 m

• Fréquence de coupure : 2,8 kHz

• Entrées : 2 x Combo XLR/Jack MIC/LINE

• Entrée sans fil : Bluetooth®

• Sortie : 1 x XLR ligne

• Bluetooth® : Bluetooth® TWS

• DSP : intégré

• Écran : écran couleur 2,4 pouces

• Application : CARBONcontrol, Android et iOS

• Modes DSP : Normal, Live, Club, Speech

• Modes de positionnement : Pole, Monitor, Bracket

• Égalisation : Bass, Treble, PEQ

• Traitements supplémentaires : délai, HPF, Ducking

• Protection : court-circuit, thermique et limiteur

• Alimentation : 220–240 V AC, 50 Hz, SMPS

• Embase pour pied : 36 mm

• Points de fixation : 3 inserts M10

• Construction : caisse plastique moulée par injection assistée d’azote

• Grille : métallique intégrale

• Poignées : 3

• Dimensions : 360 x 353 x 628 mm

• Poids net : 17 kg
