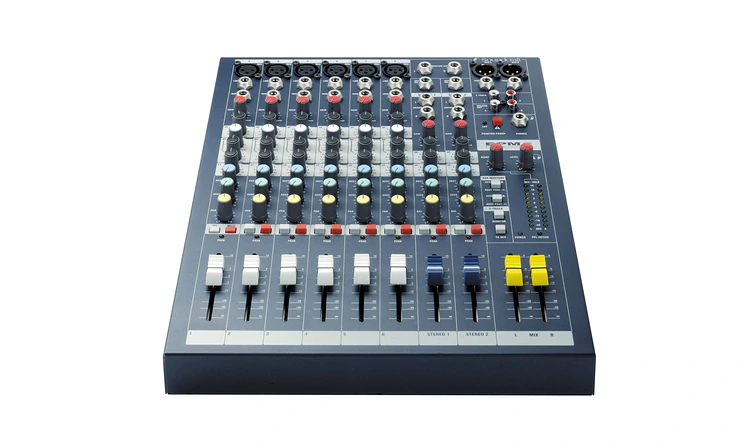

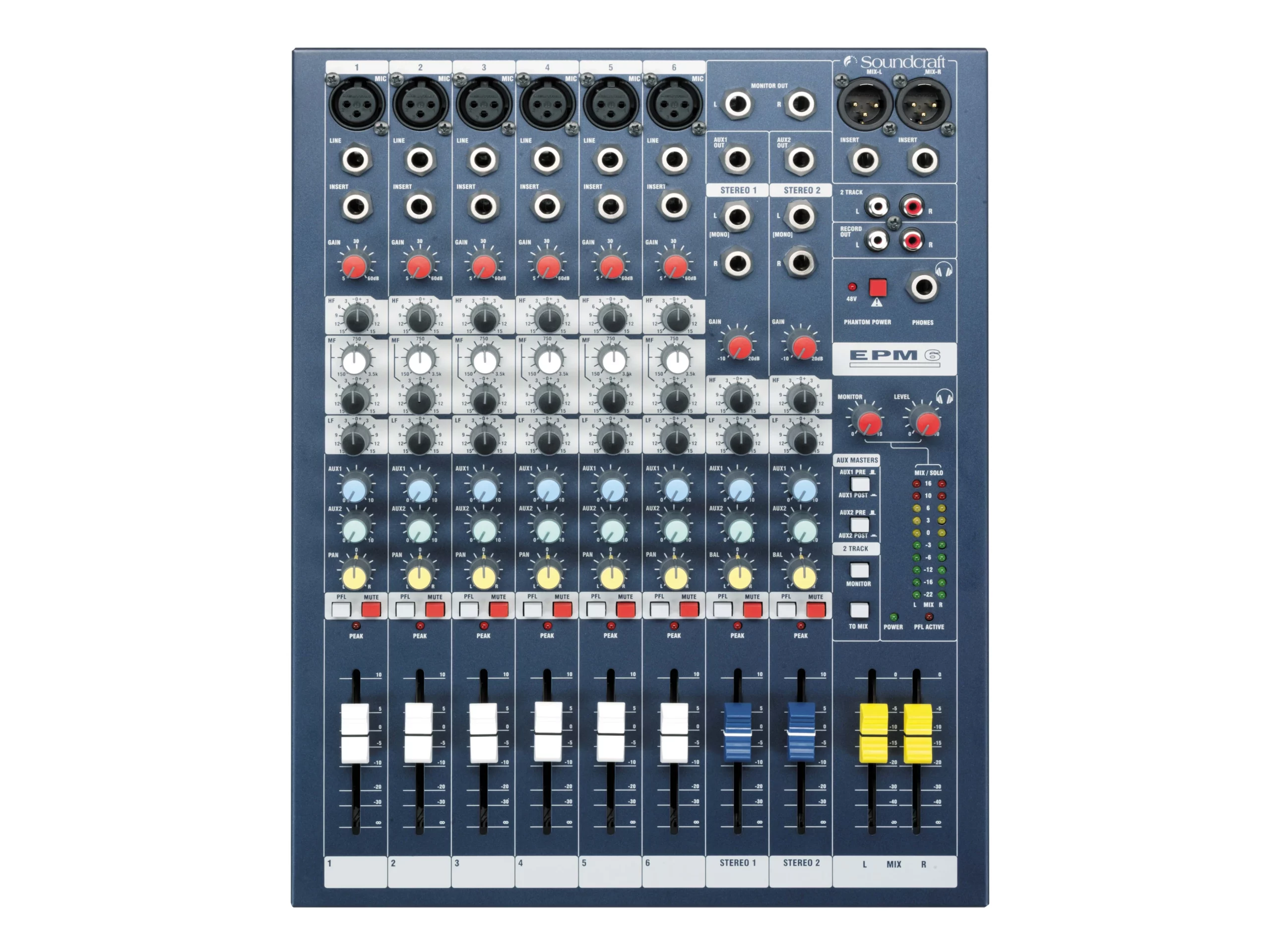

Soundcraft EPM6 – Console de mixage analogique 6+2 canaux pour la sonorisation et le live

1. PRÉSENTATION DU PRODUIT

La Soundcraft EPM6 est une console de mixage analogique 6+2 canaux conçue pour les applications de sonorisation, de musique live, d’enregistrement et d’installation. Elle propose six entrées mono et deux entrées stéréo, avec une architecture pensée pour offrir un accès direct aux principales fonctions de mixage.

Les six voies mono bénéficient des préamplificateurs microphone GB30, offrant une plage de gain de 55 dB et une réserve de niveau de +22 dB. La console dispose également d’une alimentation fantôme +48 V, de deux bus auxiliaires configurables, d’inserts sur les voies mono et la sortie principale, ainsi que de faders de 60 mm.

Grâce à sa conception robuste et à ses possibilités de connexion, la Soundcraft EPM6 convient aux musiciens, techniciens son, groupes, salles de spectacle, lieux de culte et prestataires recherchant une console analogique polyvalente pour des configurations fixes ou mobiles.

2. POINTS FORTS

• 6 entrées mono + 2 entrées stéréo

• Préamplificateurs microphone GB30

• 55 dB de plage de gain

• Réserve de niveau de +22 dB

• Alimentation fantôme +48 V

• 2 bus auxiliaires configurables

• Égaliseur 3 bandes avec médium paramétrique sur les voies mono

• Égaliseur 2 bandes sur les voies stéréo

• Inserts TRS sur les canaux mono et la sortie Mix

• Entrées et sorties RCA pour lecture et enregistrement

• Détection PEAK multipoint

• Vu-mètre de sortie à 10 segments

• Faders de 60 mm

• Sorties casque et monitoring utilisables simultanément

• Construction rackable

3. CARACTÉRISTIQUES ET FONCTIONNALITÉS

Préamplification et entrées

Les six entrées mono intègrent les préamplificateurs microphone GB30 de Soundcraft. Leur plage de gain de 55 dB permet d’adapter le niveau des différentes sources connectées à la console.

Les voies mono disposent également d’un insert TRS, permettant d’insérer un équipement externe directement dans le trajet du signal. Cette configuration peut être utilisée avec différents processeurs audio externes.

Les deux entrées stéréo permettent quant à elles d’intégrer des sources ligne stéréo au mixage.

Égalisation

Chaque canal mono dispose d’un égaliseur 3 bandes avec médium à fréquence réglable. Les graves et les aigus sont centrés respectivement sur 80 Hz et 12 kHz, tandis que la fréquence médium peut être réglée de 140 Hz à 3 kHz.

La plage de correction est de ±15 dB, avec un facteur Q de 1,5.

Les canaux stéréo disposent d’un égaliseur 2 bandes permettant d’intervenir sur les graves et les aigus.

Bus auxiliaires

La EPM6 dispose de deux bus auxiliaires configurables. Ils permettent notamment de créer des départs indépendants pour le monitoring ou pour l’utilisation de traitements audio externes.

Cette architecture apporte une plus grande souplesse dans la gestion des retours et du routage des signaux.

Alimentation fantôme

L’alimentation fantôme +48 V permet d’alimenter directement depuis la console les microphones à condensateur compatibles.

Gestion et contrôle du niveau

La console intègre un système de détection PEAK multipoint permettant de surveiller plusieurs points du trajet du signal afin d’identifier les risques de surcharge.

Le niveau de sortie peut être contrôlé grâce à un vu-mètre à 10 segments LED, offrant une indication visuelle du niveau du mixage.

Monitoring et sortie casque

Les sorties monitoring et casque peuvent être utilisées simultanément. Cette configuration permet notamment de conserver une écoute au casque tout en alimentant parallèlement un système de monitoring.

Faders

Les voies disposent de faders de 60 mm, permettant un réglage précis et progressif des niveaux de chaque canal.

Construction et installation

La Soundcraft EPM6 adopte une construction adaptée aux utilisations régulières en sonorisation. Ses connecteurs métalliques et sa conception rackable permettent de l’intégrer aussi bien dans une installation fixe que dans un système mobile.

4. CONNECTIQUE ET COMPATIBILITÉ

• Entrées microphone/ligne : 6 canaux mono

• Entrées stéréo : 2 canaux

• Connecteurs d’entrée : XLR et Jack 1/4″

• Entrées stéréo RCA : lecture stéréo

• Sorties RCA : enregistrement

• Inserts : TRS sur les canaux mono

• Insert : TRS sur la sortie Mix

• Bus auxiliaires : 2 configurables

• Sortie principale Mix : oui

• Sortie monitoring : oui

• Sortie casque : oui

• Alimentation fantôme : +48 V

• Montage en rack : oui

5. APPLICATIONS

La Soundcraft EPM6 peut être utilisée dans de nombreux contextes de mixage analogique :

• Sonorisation live

• Concerts

• Prestations musicales

• Répétitions

• Théâtre

• Lieux de culte

• Sonorisation événementielle

• Enregistrement

• Installations fixes

• Configurations mobiles de sonorisation

6. CONCLUSION

La Soundcraft EPM6 est une console analogique destinée aux utilisateurs recherchant une configuration 6+2 canaux avec une section de préamplification, une égalisation complète sur les voies mono, deux bus auxiliaires et plusieurs possibilités de connexion. Ses préamplificateurs GB30, ses inserts, son alimentation fantôme +48 V et sa conception rackable en font une solution adaptée aux configurations de sonorisation et de mixage nécessitant une architecture simple et fonctionnelle.

7. CARACTÉRISTIQUES TECHNIQUES

• Type : console de mixage analogique

• Configuration : 6+2 canaux

• Entrées mono : 6

• Entrées stéréo : 2

• Préamplificateurs microphone : GB30

• Plage de gain microphone : 55 dB

• Réserve de niveau : +22 dB

• Alimentation fantôme : +48 V

• Bus auxiliaires : 2 configurables

• Égalisation mono : 3 bandes

• Graves : ±15 dB à 80 Hz

• Médiums : ±15 dB, 140 Hz à 3 kHz

• Aigus : ±15 dB à 12 kHz

• Facteur Q : 1,5

• Égalisation stéréo : 2 bandes

• Entrée maximale microphone : +17 dBu

• Entrée maximale ligne : +30 dBu

• Entrée maximale stéréo : +30 dBu

• Sortie Mix maximale : +20 dBu

• Puissance casque à 200 Ω : 300 mW

• Impédance entrée microphone : 2,4 kΩ

• Impédance entrée ligne : 11 kΩ

• Impédance entrée stéréo : 100 kΩ

• Impédance des sorties : 75 Ω

• Bruit EIN microphone : -128 dBu

• THD+N : < 0,007 %

• Réponse en fréquence : ±0,5 dB, 20 Hz à 20 kHz

• Diaphonie canal coupé : >96 dB

• Diaphonie fader au minimum : >96 dB

• Diaphonie départ auxiliaire : >86 dB

• Vu-mètre : 10 segments LED

• Faders : 60 mm

• Connectique : XLR, Jack 1/4″, RCA

• Montage en rack : oui

• Dimensions : 280 × 91 × 362 mm

• Poids : 4,0 kg

• Consommation moyenne au repos : 13 W

• Température de fonctionnement : 0 °C à 50 °C
