Description

MOTU UltraLite-mk5 – Interface audio USB 18 x 22 avec mixage DSP, conversion 192 kHz et connectique analogique et numérique

1. PRÉSENTATION DU PRODUIT

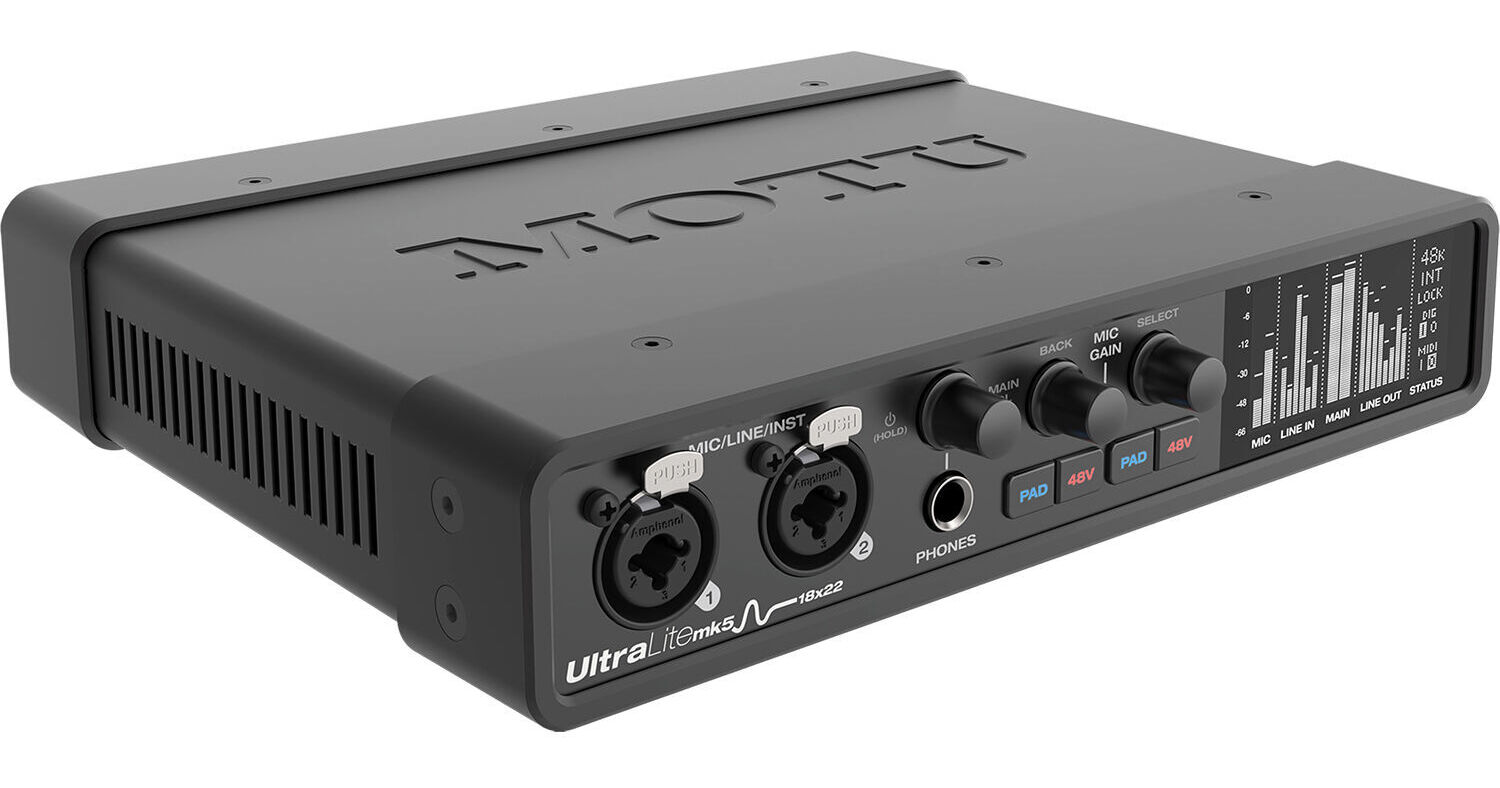

La MOTU UltraLite-mk5 est une interface audio USB 18 entrées / 22 sorties destinée aux studios, aux configurations mobiles et aux systèmes de sonorisation nécessitant une connectique étendue dans un format compact. Elle combine deux entrées micro/ligne/instrument avec préamplification, six entrées ligne, dix sorties analogiques, une sortie casque stéréo ainsi que des E/S numériques ADAT optiques et S/PDIF.

L’interface intègre un moteur DSP assurant le mixage matériel et le traitement des signaux. Son mixer 24 x 14 permet de créer des mixages de monitoring indépendants sur les différentes paires de sorties analogiques. Les traitements disponibles comprennent un égaliseur paramétrique 4 bandes, un compresseur et une réverbération, avec un traitement en 32 bits.

L’UltraLite-mk5 peut fonctionner comme interface audio avec une station de travail, comme console de mixage autonome ou comme système de mixage auxiliaire pour le monitoring en studio et sur scène. Sa connectique MIDI, ses entrées/sorties numériques et son fonctionnement USB Audio Class Compliant permettent également de l’intégrer à des configurations de production et de scène diversifiées.

2. POINTS FORTS

• 18 entrées / 22 sorties simultanées

• 2 entrées combo XLR/TRS micro, ligne et instrument

• Préamplification jusqu’à +74 dB de gain, par incréments de 1 dB

• Alimentation fantôme +48 V et pad -20 dB indépendants sur les deux entrées micro

• 6 entrées ligne et 10 sorties analogiques TRS

• E/S numériques ADAT optiques et S/PDIF

• Conversion audio jusqu’à 24 bits / 192 kHz

• DSP intégré avec mixer 24 x 14

• 7 bus stéréo de monitoring

• Égaliseur paramétrique 4 bandes, compression et réverbération DSP

• Écran OLED haute résolution avec vumètres et informations de fonctionnement

• MIDI IN / OUT, avec sortie MIDI configurable en MIDI THRU

• CueMix 5 pour le contrôle du mixage et des traitements

• Fonctionnement autonome comme mixer

3. CARACTÉRISTIQUES ET FONCTIONNALITÉS

Entrées micro, ligne et instrument

Les deux entrées situées en façade utilisent des connecteurs combo XLR/TRS acceptant les microphones ainsi que les sources ligne et instrument. Les préamplis disposent de la technologie Precision Digital Gain™ et offrent jusqu’à +74 dB de gain, réglable par incréments de 1 dB.

Chaque entrée bénéficie indépendamment d’une alimentation fantôme +48 V et d’un pad -20 dB. Les réglages de gain micro et instrument sont mémorisés séparément.

Entrées et sorties analogiques

Les six entrées ligne supplémentaires utilisent des connecteurs TRS 6,35 mm et disposent d’un gain numérique réglable par incréments de 1 dB. Les entrées et sorties jack acceptent les connexions symétriques comme asymétriques.

Les dix sorties analogiques sont également disponibles sur connecteurs TRS et sont à couplage DC, ce qui permet notamment leur utilisation pour le contrôle CV dans les configurations compatibles.

Conversion audio

L’UltraLite-mk5 prend en charge les fréquences d’échantillonnage jusqu’à 192 kHz avec une résolution de 24 bits. Les sorties analogiques utilisent une conversion basée sur la technologie ESS Sabre32™ DAC.

Les performances annoncées comprennent une dynamique allant jusqu’à 125 dB sur les sorties ligne, tandis que les entrées analogiques atteignent 120 dB de dynamique. Les entrées micro présentent un niveau de bruit équivalent de -129 dB EIN.

Mixage DSP et CueMix 5

Le moteur DSP intégré pilote un mixer 24 x 14 permettant de créer des mixages de monitoring indépendants pour les différentes paires de sorties analogiques. Chaque mix peut combiner les entrées physiques, le retour audio de l’ordinateur et le bus de réverbération.

Le traitement DSP comprend un égaliseur paramétrique 4 bandes, un compresseur et une réverbération. Le traitement s’effectue en 32 bits, sans nécessiter de traitement supplémentaire par le processeur de l’ordinateur pour le monitoring direct.

Le logiciel CueMix 5 fournit une interface de contrôle pour configurer les routages, les mixages de monitoring et les traitements.

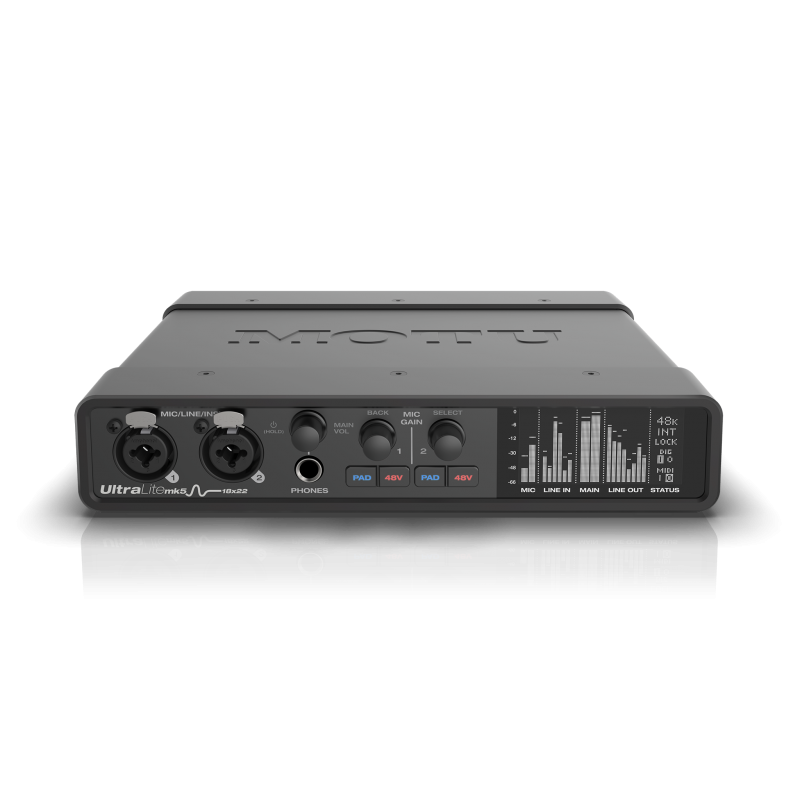

Écran et contrôle en façade

L’écran OLED blanc haute résolution et à contraste élevé affiche les niveaux des entrées et sorties analogiques, l’activité des E/S numériques et MIDI ainsi que les informations de fréquence d’échantillonnage et de source d’horloge.

La commande principale en façade permet de contrôler le volume casque et le niveau des sorties principales. Les paramètres de l’appareil peuvent également être ajustés depuis CueMix 5.

Connectique numérique

Les deux ports optiques prennent en charge l’ADAT et le TOSLink. En ADAT, l’interface dispose de huit canaux à 44,1 ou 48 kHz et de quatre canaux à 88,2 ou 96 kHz. Les connexions optiques peuvent également fonctionner en stéréo TOSLink.

L’interface dispose en parallèle d’une entrée et d’une sortie S/PDIF stéréo sur RCA, compatibles avec les fréquences d’échantillonnage prises en charge jusqu’à 96 kHz.

MIDI

L’UltraLite-mk5 intègre une entrée MIDI et une sortie MIDI. La sortie MIDI peut être configurée alternativement en MIDI THRU, ce qui permet d’intégrer l’interface à différentes chaînes de périphériques MIDI.

USB et utilisation autonome

La connexion à l’ordinateur s’effectue en USB-C haute vitesse. L’interface est USB Audio Class Compliant et compatible avec les connexions USB 2.0 et ultérieures.

L’UltraLite-mk5 peut également fonctionner sans ordinateur comme mixer autonome, ce qui permet d’utiliser son routage et ses traitements DSP pour gérer des sources et des mixages de monitoring directement depuis le matériel et CueMix 5.

4. CONNECTIQUE ET COMPATIBILITÉ

• Entrées micro/ligne/instrument : 2 x combo XLR/TRS

• Entrées ligne : 6 x TRS 6,35 mm

• Sorties analogiques : 10 x TRS 6,35 mm

• Sortie casque : 1 x stéréo

• S/PDIF : 1 entrée / 1 sortie stéréo sur RCA

• ADAT optique : 8 entrées / 8 sorties à 44,1 et 48 kHz ; 4 entrées / 4 sorties à 88,2 et 96 kHz

• TOSLink : compatible en mode stéréo

• MIDI : 1 x MIDI IN / 1 x MIDI OUT, sortie configurable en MIDI THRU

• USB : USB-C haute vitesse

• Alimentation fantôme : +48 V, indépendante sur les deux entrées micro

• Pad : -20 dB, indépendant sur les deux entrées micro

• Compatibilité informatique : macOS, Windows et iOS

• Logiciel : CueMix 5

• Pilotes Windows : ASIO et Wave

• USB Audio Class Compliant : oui

5. APPLICATIONS

L’UltraLite-mk5 est particulièrement adaptée aux configurations suivantes :

• Studio : enregistrement de plusieurs sources analogiques avec routage et monitoring DSP.

• Studio mobile : utilisation comme interface audio complète pour l’enregistrement avec ordinateur portable.

• Live et scène : création de mixages de monitoring indépendants et gestion de sources avec le DSP intégré.

• Sonorisation : utilisation des sorties analogiques multiples pour alimenter différents systèmes ou sous-mix.

• Monitoring de studio : gestion de plusieurs paires de sorties et création de mixages indépendants.

• Configuration autonome : fonctionnement comme mixer sans ordinateur.

• Production musicale : intégration de synthétiseurs, claviers, périphériques MIDI et équipements numériques.

• Extension d’E/S : utilisation des connexions ADAT pour intégrer des équipements numériques compatibles.

6. CONCLUSION

La MOTU UltraLite-mk5 s’adresse aux utilisateurs qui recherchent une interface audio compacte mais dotée d’une connectique étendue et d’un véritable système de mixage DSP. Ses 18 entrées, 22 sorties, préamplis micro, E/S ADAT et S/PDIF, MIDI, traitements DSP et fonctionnement autonome lui permettent de répondre aussi bien aux besoins du studio qu’aux configurations de monitoring et de sonorisation.

7. CARACTÉRISTIQUES TECHNIQUES

• Type : interface audio USB avec mixer DSP

• Entrées / sorties : 18 entrées / 22 sorties

• Résolution : 24 bits

• Fréquence d’échantillonnage maximale : 192 kHz

• Entrées micro/ligne/instrument : 2 x combo XLR/TRS

• Gain préampli : jusqu’à +74 dB

• Pad : -20 dB

• Alimentation fantôme : +48 V

• Entrées ligne : 6 x TRS

• Sorties analogiques : 10 x TRS

• Sorties analogiques : couplage DC

• Sortie casque : 1 x stéréo

• S/PDIF : 2 canaux en entrée et 2 en sortie

• ADAT : 8 canaux en entrée et 8 en sortie à 44,1/48 kHz ; 4 canaux en entrée et 4 en sortie à 88,2/96 kHz

• MIDI : 1 entrée / 1 sortie

• MIDI THRU : sortie MIDI configurable en THRU

• DSP : mixer 24 x 14

• Bus de monitoring : 7 bus stéréo

• Traitements DSP : égaliseur paramétrique 4 bandes, compression, réverbération

• Traitement DSP : 32 bits

• Dynamique des sorties ligne : jusqu’à 125 dB

• Dynamique des entrées analogiques : jusqu’à 120 dB

• EIN des entrées micro : -129 dB

• Écran : OLED blanc haute résolution

• Connexion ordinateur : USB-C haute vitesse

• Compatibilité : macOS, Windows, iOS

• Logiciel de contrôle : CueMix 5

• Alimentation : 15 V DC, 1 A
