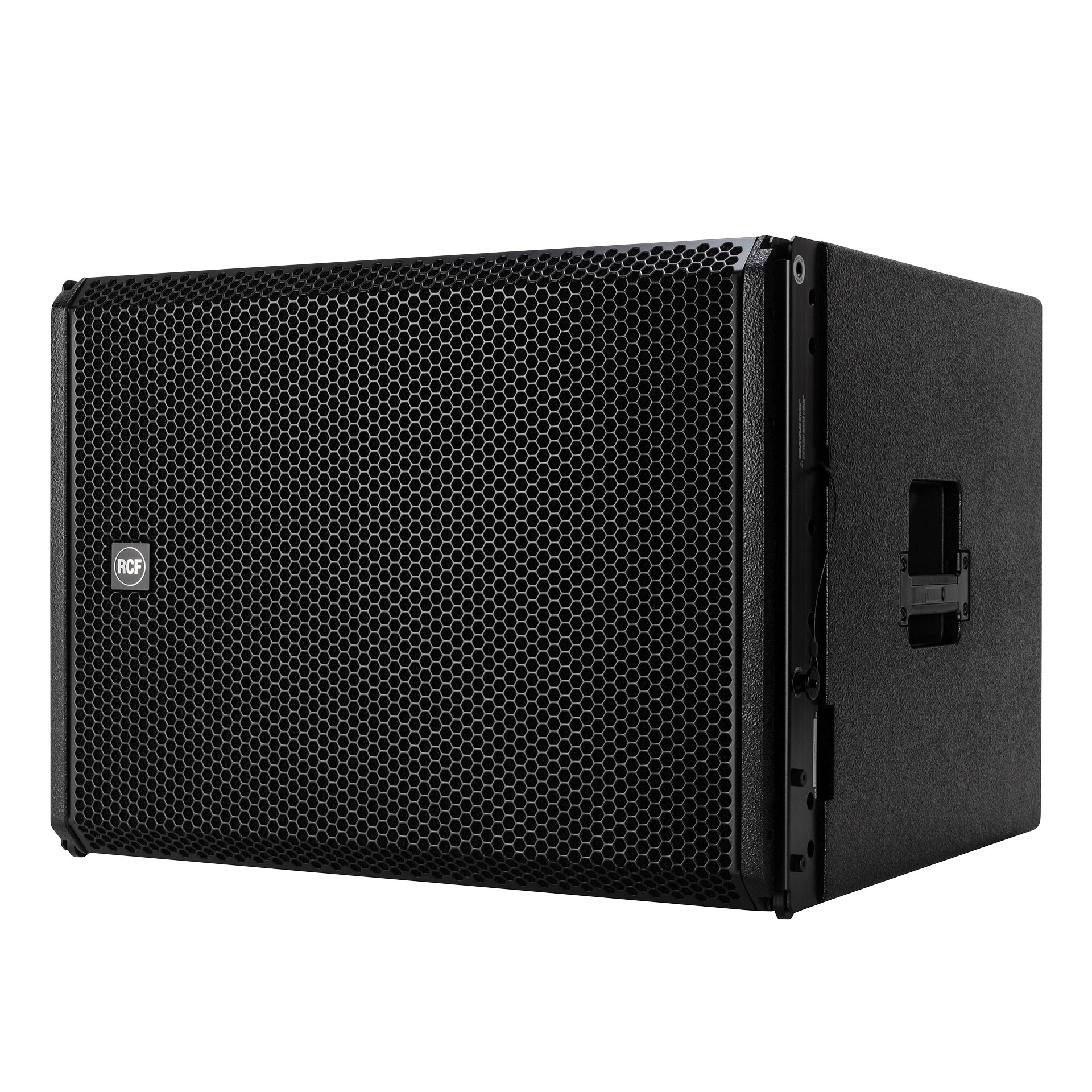

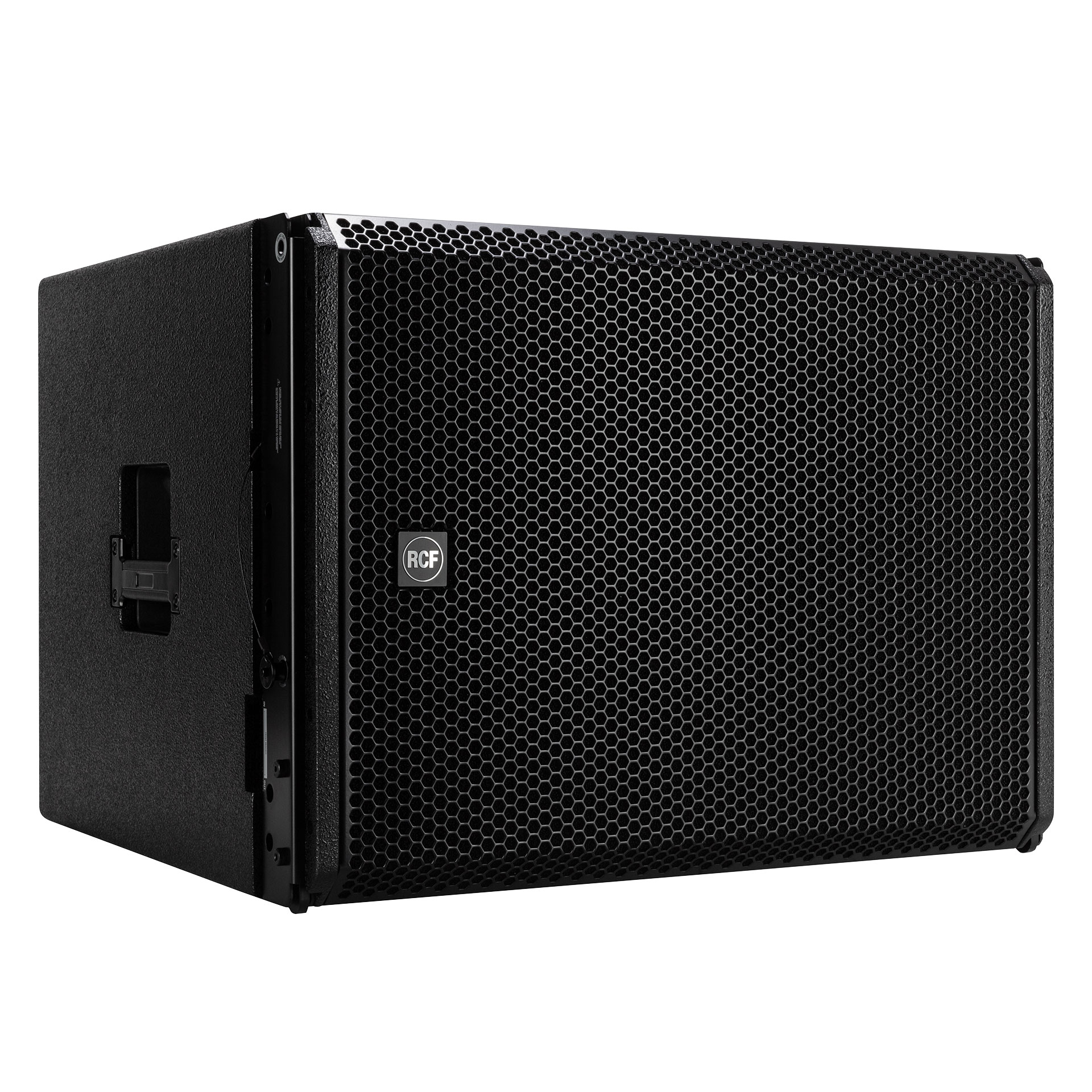

RCF HDL 38-AS – Caisson de basses actif 18″ pour systèmes line array professionnels

Le RCF HDL 38-AS est un caisson de basses actif conçu pour renforcer le registre grave des systèmes de sonorisation professionnels. Doté d’un haut-parleur de 18 pouces à aimant en néodyme et d’une bobine mobile de 4 pouces, il délivre une reproduction des basses fréquences jusqu’à 30 Hz et peut atteindre un niveau de pression acoustique maximal de 136 dB SPL.

Conçu pour les configurations de diffusion professionnelles, le HDL 38-AS intègre une amplification Classe D de 3200 W Peak / 1600 W RMS ainsi qu’un traitement du signal avec protections et Soft Limiter. Sa compatibilité avec le protocole RDNet permet le contrôle et la supervision du module au sein d’un système de sonorisation compatible.

Le HDL 38-AS est particulièrement adapté aux configurations suspendues et peut être intégré aux systèmes de la série HDL, notamment en association avec le HDL 30-A.

POINTS FORTS

• Caisson de basses actif professionnel
• Haut-parleur 18″ à aimant en néodyme
• Bobine mobile de 4″
• Amplification Classe D de 3200 W Peak / 1600 W RMS
• Niveau de pression acoustique maximal de 136 dB SPL
• Réponse en fréquence de 30 Hz à 140 Hz
• Gestion et supervision via RDNet
• Conception adaptée aux configurations suspendues
• Construction en contreplaqué de bouleau de la Baltique
• Refroidissement par convection
• Connexions audio XLR
• Connexions réseau RDNet EtherCON
• Alimentation PowerCON IN/OUT

CARACTÉRISTIQUES ET FONCTIONNALITÉS

Haut-parleur grave 18″ à aimant en néodyme

Le HDL 38-AS embarque un haut-parleur de grave de 18 pouces équipé d’un moteur à aimant en néodyme et d’une bobine mobile de 4 pouces. Cette conception est destinée à assurer la reproduction du registre basse fréquence dans les systèmes de sonorisation professionnels.

Sa réponse en fréquence de 30 Hz à 140 Hz permet de couvrir une large partie du registre grave, tandis que son niveau de pression acoustique maximal atteint 136 dB SPL à 1 m.

Amplification Classe D 3200 W

L’amplification intégrée développe une puissance de 3200 W Peak et 1600 W RMS. Cette architecture active permet au HDL 38-AS de disposer de sa propre amplification sans nécessiter d’amplificateur externe dédié.

Le système bénéficie d’un refroidissement par convection, adapté à une conception destinée aux applications professionnelles.

Traitement du signal et protections

Le HDL 38-AS intègre un traitement du signal comprenant notamment des protections thermiques et RMS, ainsi qu’un Soft Limiter. Ces fonctions participent à la protection du système lors de son utilisation et à la gestion du niveau de signal.

Le module dispose également de commandes permettant notamment le réglage du volume et la sélection de presets.

Gestion réseau RDNet

La compatibilité RDNet permet d’intégrer le HDL 38-AS dans un système de contrôle réseau compatible. Cette fonction permet aux techniciens de sonorisation de bénéficier d’une gestion centralisée du système et d’accéder aux paramètres de fonctionnement du module.

Conception pour installation suspendue

Le HDL 38-AS est conçu pour les configurations suspendues et peut être associé au système de suspension du HDL 30-A. Il peut ainsi être intégré directement dans une configuration line array professionnelle lorsque le renfort du registre grave doit également être réalisé en accroche.

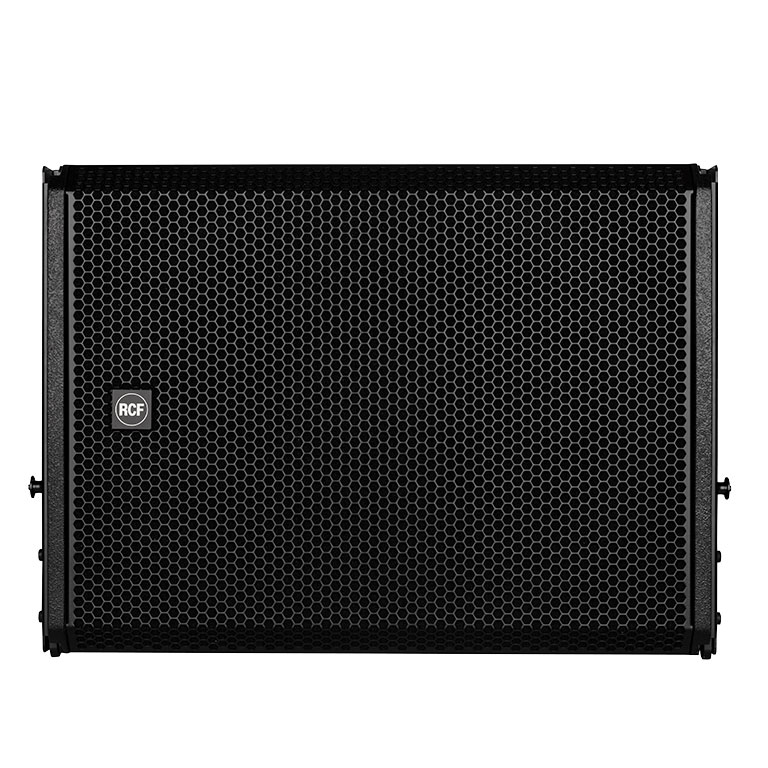

Son coffret est réalisé en contreplaqué de bouleau de la Baltique. La face avant est protégée par une grille en acier avec un revêtement thermolaqué et une mousse acoustiquement transparente.

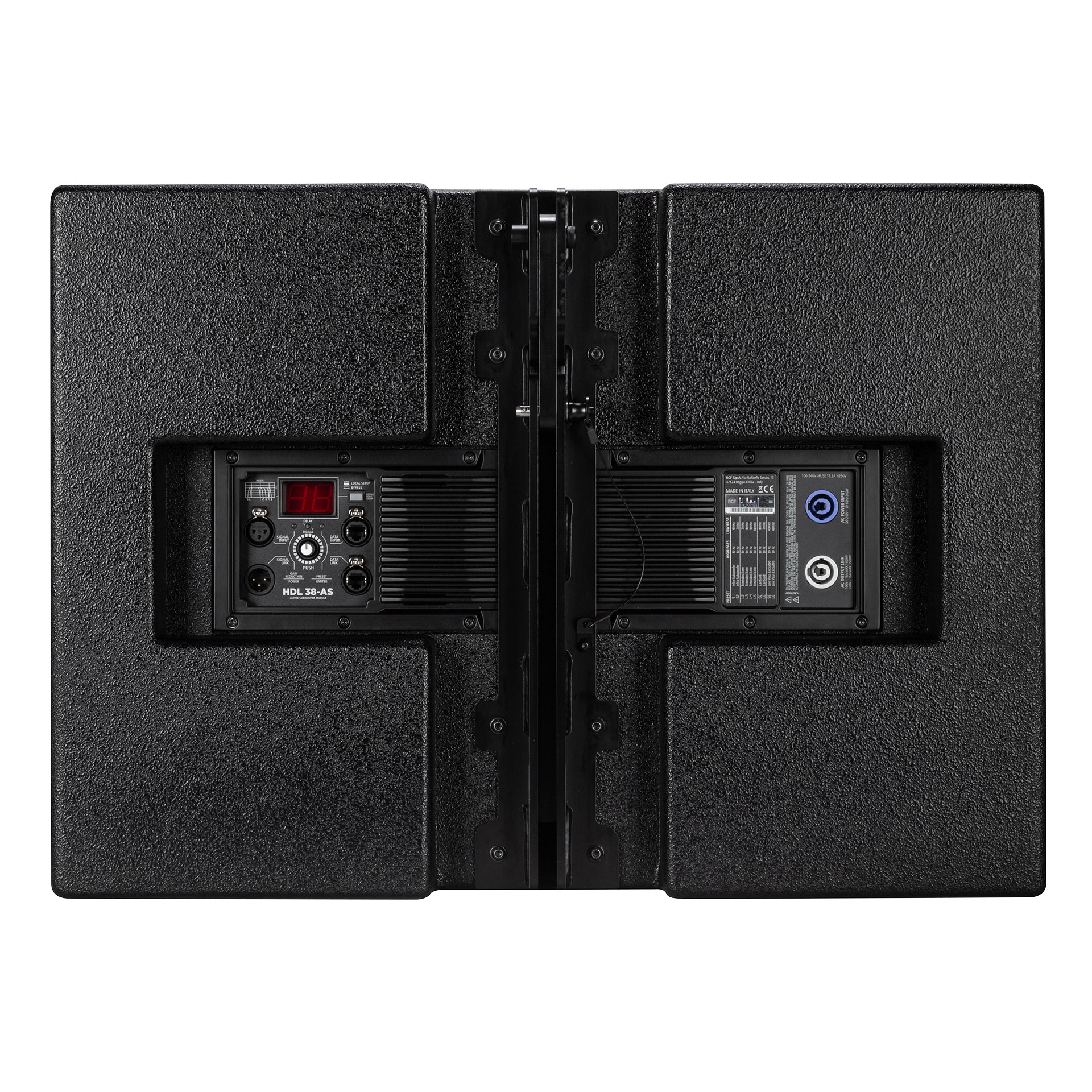

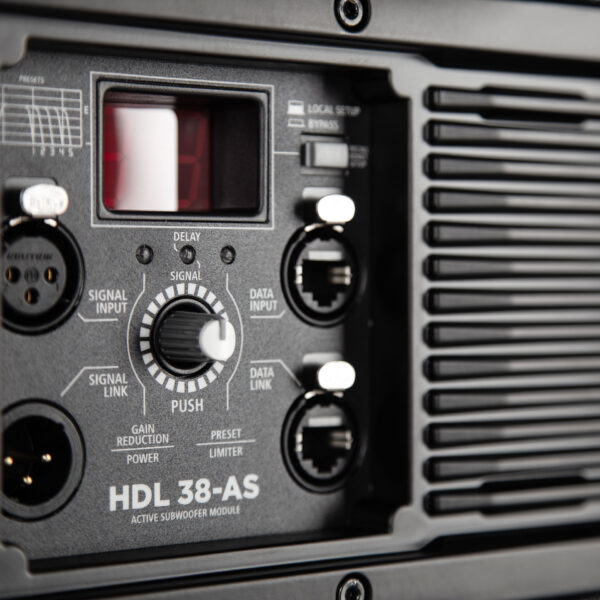

CONNECTIQUE ET COMPATIBILITÉ

Le RCF HDL 38-AS dispose d’une connectique adaptée aux systèmes de sonorisation professionnels et au contrôle réseau.

• Entrées audio : XLR
• Sorties audio : XLR
• Connexions réseau : RDNet EtherCON
• Entrée réseau : RDNet EtherCON
• Sortie réseau : RDNet EtherCON
• Sensibilité d’entrée : +4 dBu
• Alimentation : PowerCON IN/OUT
• Signal d’entrée : symétrique / asymétrique
• Gestion réseau : RDNet

Le HDL 38-AS est notamment conçu pour compléter les systèmes de la gamme HDL, avec une compatibilité spécifique avec le HDL 30-A dans les configurations suspendues.

APPLICATIONS

Le RCF HDL 38-AS est destiné aux applications de sonorisation professionnelle nécessitant un renfort important du registre grave. Sa conception permet de l’intégrer dans des systèmes de diffusion suspendus et des configurations line array.

Il convient notamment aux installations de sonorisation professionnelles, aux théâtres et aux espaces intérieurs, ainsi qu’aux systèmes de diffusion nécessitant une section grave dédiée et une gestion réseau centralisée.

CARACTÉRISTIQUES TECHNIQUES

• Type : caisson de basses actif pour utilisation suspendue
• Haut-parleur : 1 x 18″ néodyme
• Bobine mobile : 4″
• Réponse en fréquence : 30 Hz – 140 Hz
• SPL maximum à 1 m : 136 dB
• Puissance : 3200 W Peak / 1600 W RMS
• Amplification : Classe D
• Refroidissement : convection
• Protections : thermique et RMS
• Limiteur : Soft Limiter
• Commandes : Volume et sélection de presets
• Sensibilité d’entrée : +4 dBu
• Entrée audio : XLR
• Sortie audio : XLR
• Réseau : RDNet
• Connecteurs réseau : RDNet EtherCON
• Alimentation : PowerCON IN/OUT
• Matériau du coffret : contreplaqué de bouleau de la Baltique
• Fixation : M20

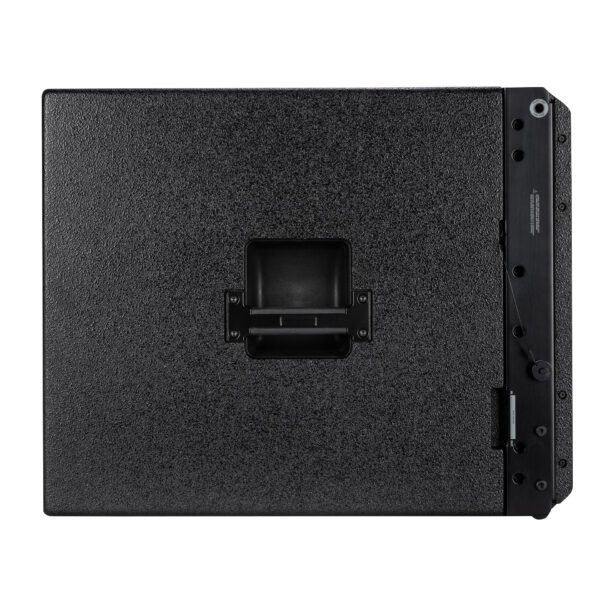

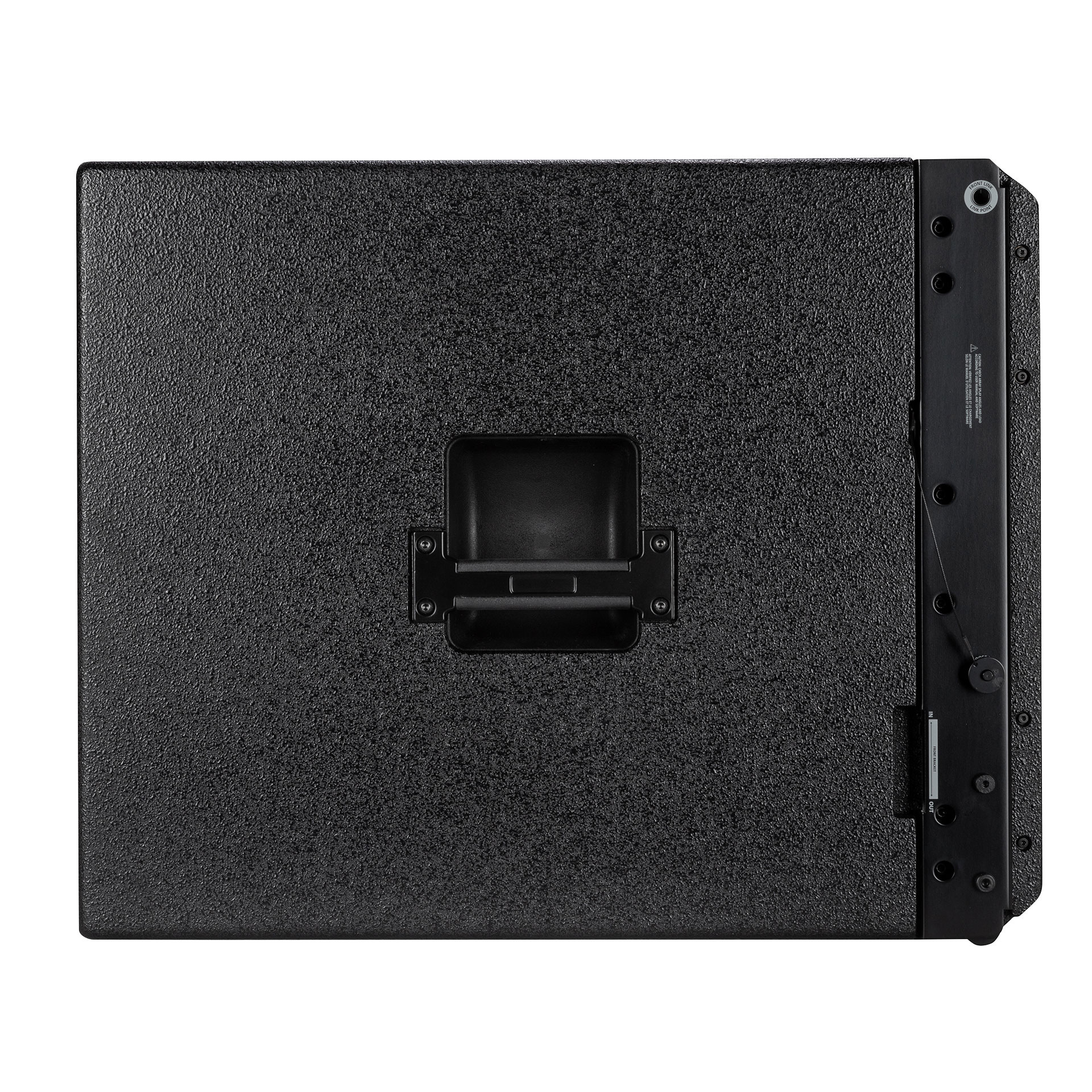

• Poignées : 2 poignées latérales
• Hauteur : 502 mm
• Largeur : 700 mm
• Profondeur : 621 mm
• Poids : 48,7 kg

CONCLUSION

Le RCF HDL 38-AS est un caisson de basses actif destiné aux systèmes de sonorisation professionnels recherchant une reproduction du grave adaptée aux configurations suspendues. Son haut-parleur de 18″, son amplification Classe D de 3200 W Peak, son niveau maximal de 136 dB SPL et sa gestion réseau RDNet en font une solution adaptée aux configurations professionnelles de la gamme HDL, notamment en association avec le HDL 30-A.
