Description

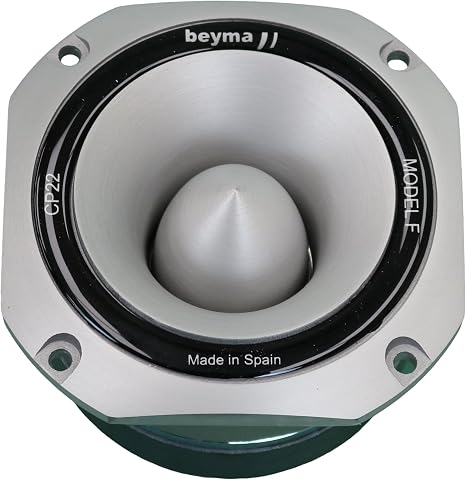

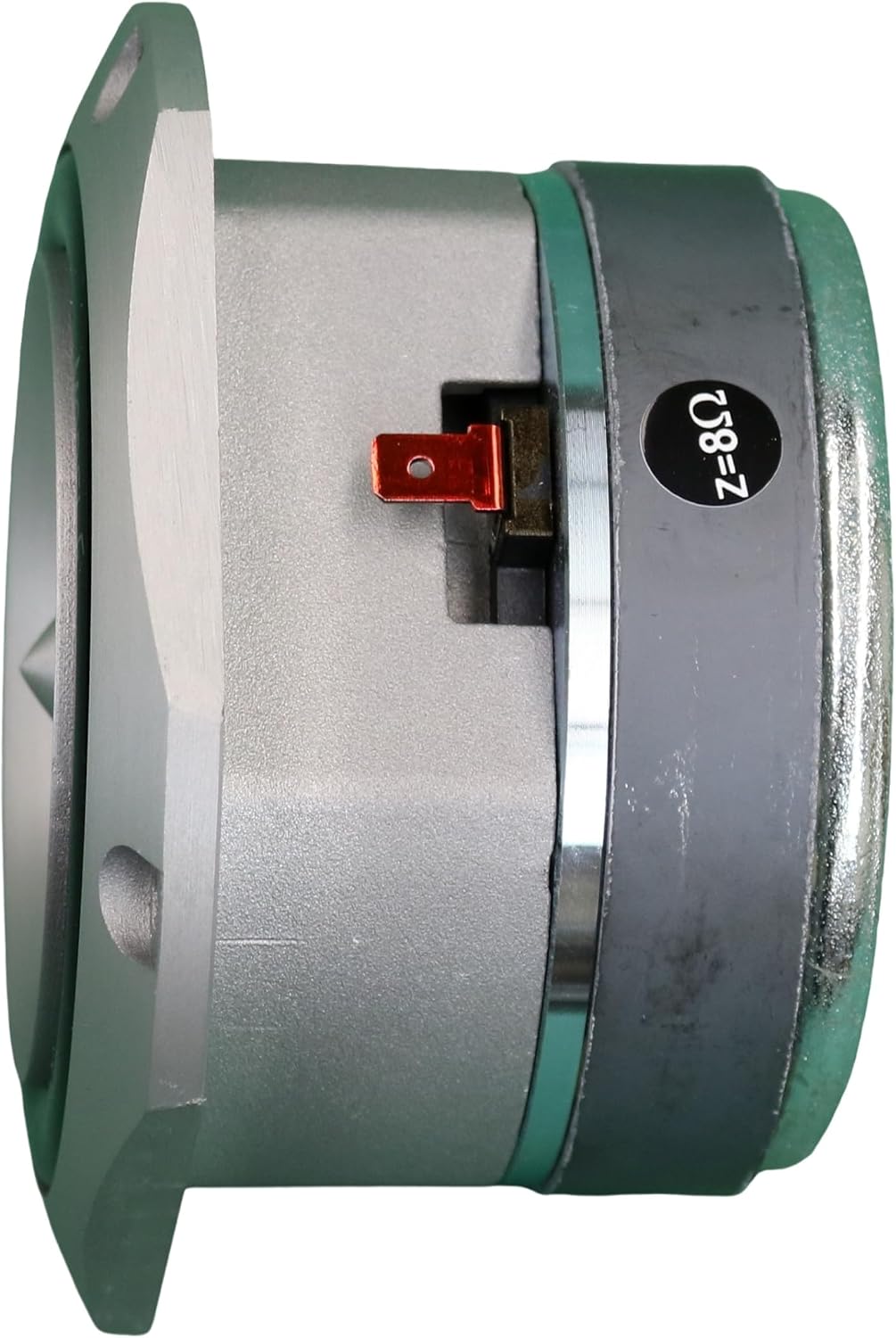

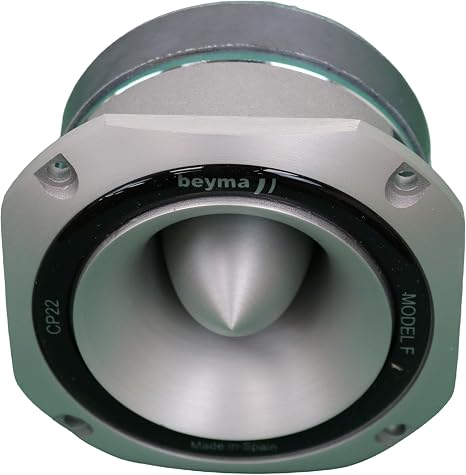

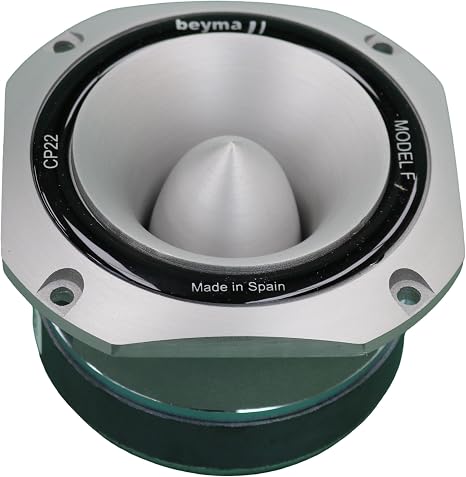

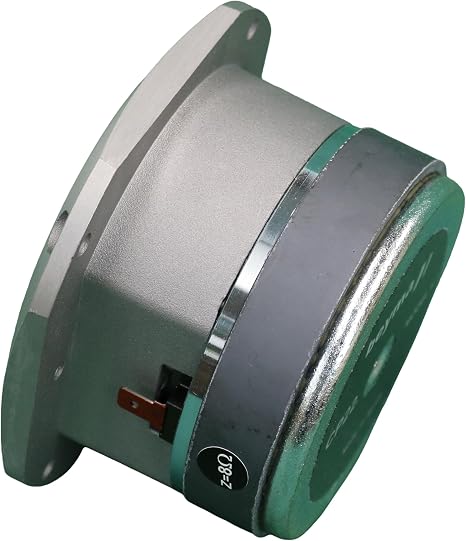

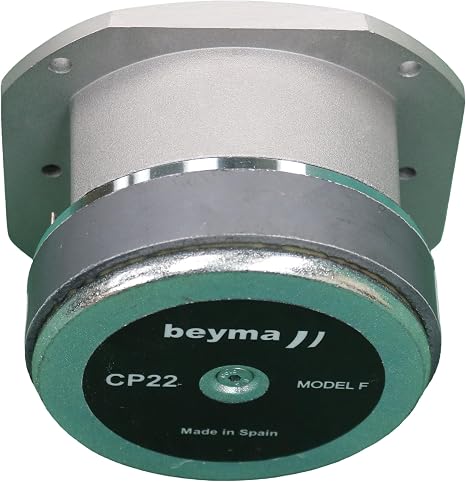

BEYMA CP22 – Tweeter à compression professionnel de 25 W AES, 107 dB et directivité conique de 40°

1. PRÉSENTATION DU PRODUIT

Le Beyma CP22 est un tweeter à compression professionnel conçu pour la reproduction des hautes fréquences dans les systèmes de sonorisation. Avec une puissance admissible de 25 W AES, une sensibilité de 107 dB (1 W / 1 m) et une impédance nominale de 8 Ω, il s’adresse aux concepteurs d’enceintes, aux fabricants de systèmes audio et aux professionnels recherchant une restitution efficace des aigus.

Ce modèle intègre une membrane en aluminium et une bobine mobile de 1,5 pouce (38,1 mm). Sa directivité conique de 40° permet de concentrer la diffusion sonore dans une zone relativement étroite, ce qui le rend particulièrement adapté aux configurations nécessitant une projection ciblée des hautes fréquences.

Le CP22 est destiné aux systèmes de sonorisation professionnels, notamment pour les applications extérieures et les installations nécessitant une portée importante. Sa bande de fréquences annoncée s’étend de 5 à 20 kHz. Il nécessite un filtrage adapté, avec une fréquence de coupure recommandée à partir de 5 kHz et une pente minimale de 12 dB/octave.

2. POINTS FORTS

• Puissance admissible de 25 W AES et puissance programme de 50 W au-dessus de 5 kHz.
• Sensibilité de 107 dB (1 W / 1 m) pour une reproduction efficace des hautes fréquences.
• Bande de fréquences de 5 à 20 kHz adaptée à la restitution des aigus.
• Directivité conique de 40° pour une diffusion sonore ciblée.
• Membrane en aluminium pour la reproduction des hautes fréquences.
• Bobine mobile de 1,5 pouce (38,1 mm) en aluminium.
• Impédance nominale de 8 Ω pour son intégration dans des systèmes de sonorisation compatibles.
• Format compact de 102 × 102 mm facilitant son intégration dans une enceinte adaptée.
• Conception destinée aux applications extérieures et à longue portée, selon la configuration du système de sonorisation.

3. CARACTÉRISTIQUES ET FONCTIONNALITÉS

Reproduction des hautes fréquences

Le Beyma CP22 est conçu pour restituer les hautes fréquences à partir de 5 kHz. Il complète ainsi les transducteurs chargés de reproduire les fréquences médiums et graves dans une enceinte multivoie.

Sa sensibilité élevée de 107 dB (1 W / 1 m) permet d’obtenir un niveau acoustique important avec une puissance électrique relativement faible. Cette caractéristique doit être prise en compte lors du réglage des niveaux et de l’équilibrage des différentes voies de l’enceinte.

Directivité conique de 40°

La directivité conique de 40° concentre l’énergie acoustique dans une zone de diffusion étroite. Cette caractéristique convient aux installations dans lesquelles la maîtrise de la couverture sonore et la projection des hautes fréquences constituent des critères importants.

Le positionnement du tweeter et l’orientation de l’enceinte doivent être adaptés à la zone d’écoute afin d’exploiter correctement cette directivité.

Membrane et bobine mobile

Le CP22 utilise une membrane en aluminium associée à une bobine mobile de 1,5 pouce. Cette conception est destinée à assurer la reproduction des hautes fréquences dans les systèmes de sonorisation professionnels.

La bobine mobile en aluminium participe au fonctionnement électromécanique du transducteur. L’ensemble est conçu pour une utilisation dans la plage de fréquences prévue, avec un filtrage respectant les recommandations du fabricant.

Filtrage et intégration

Le fabricant recommande une fréquence de coupure de 5 kHz ou supérieure, avec une pente minimale de 12 dB/octave. Le filtre permet de limiter les fréquences envoyées au tweeter et de l’intégrer correctement aux autres transducteurs du système.

Le choix de la fréquence de raccordement et de la pente doit tenir compte des caractéristiques des autres haut-parleurs, de leur réponse en fréquence et du niveau d’exploitation recherché.

4. CONNECTIQUE ET COMPATIBILITÉ

Le Beyma CP22 est un transducteur passif destiné à être intégré dans une enceinte acoustique. Il nécessite un amplificateur externe et un filtrage adapté.

• Impédance nominale : 8 Ω.
• Impédance minimale : 7,9 Ω.
• Bobine mobile : 38,1 mm (1,5 pouce).
• Fréquence de coupure recommandée : 5 kHz ou supérieure.
• Pente de filtrage minimale recommandée : 12 dB/octave.
• Montage : intégration dans une façade d’enceinte adaptée, avec découpe circulaire de 92 mm.
• Encombrement extérieur : 102 × 102 mm.

Le choix de l’amplification et du filtrage doit respecter la puissance admissible du tweeter et les caractéristiques de l’ensemble du système. Avant de remplacer un transducteur existant, il est nécessaire de vérifier les dimensions de montage, l’impédance et les paramètres du filtre.

5. APPLICATIONS

Le Beyma CP22 convient aux projets de conception et de maintenance de systèmes de sonorisation professionnels nécessitant une reproduction ciblée des hautes fréquences.

• Sonorisation extérieure : intégration dans des enceintes destinées à des événements en plein air.
• Sonorisation de longue portée : utilisation dans des systèmes conçus pour projeter le son vers une zone d’écoute déterminée.
• Enceintes professionnelles : conception de systèmes multivoies associant haut-parleurs de grave, de médium et de hautes fréquences.
• Événementiel : intégration dans des enceintes adaptées aux prestations de sonorisation.
• Fabrication et réparation : remplacement ou intégration d’un tweeter dans une enceinte compatible, après vérification des caractéristiques électriques et mécaniques.

6. CONCLUSION

Le Beyma CP22 est un tweeter à compression destiné aux systèmes de sonorisation professionnels qui nécessitent une reproduction efficace et une directivité étroite des hautes fréquences. Sa sensibilité de 107 dB, sa membrane en aluminium, sa puissance admissible de 25 W AES et sa directivité conique de 40° en font un transducteur adapté aux projets d’enceintes nécessitant une projection sonore ciblée. Son intégration doit être réalisée avec un filtrage approprié et dans le respect des recommandations du fabricant.

7. CARACTÉRISTIQUES TECHNIQUES

• Marque : Beyma
• Modèle : CP22
• Type : tweeter à compression
• Puissance admissible AES : 25 W
• Puissance programme : 50 W
• Impédance nominale : 8 Ω
• Impédance minimale : 7,9 Ω
• Résistance continue : 6,3 Ω
• Sensibilité : 107 dB (1 W / 1 m)
• Bande de fréquences : 5 à 20 kHz
• Fréquence de coupure recommandée : 5 kHz ou supérieure
• Pente de filtrage minimale recommandée : 12 dB/octave
• Directivité : conique, 40°
• Diamètre de la bobine mobile : 38,1 mm (1,5 pouce)
• Matériau de la membrane : aluminium
• Matériau de la bobine mobile : aluminium
• Densité du flux magnétique : 1,55 T
• Facteur BL : 5,2 N/A
• Dimensions extérieures : 102 × 102 mm
• Diamètre de découpe : 92 mm
• Profondeur : 71 mm
• Poids net : 1,6 kg
