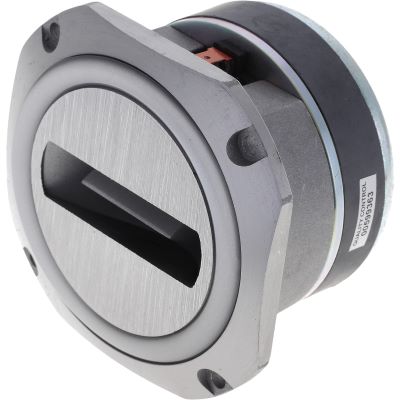

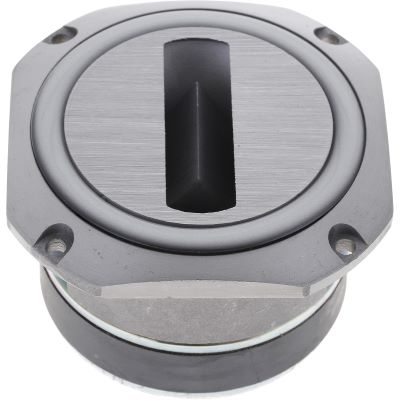

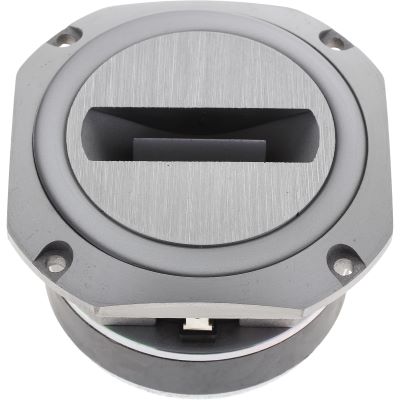

BEYMA CP-21/F – Tweeter à compression professionnel de 25 W AES avec directivité de 140° × 40°

1. PRÉSENTATION DU PRODUIT

Le Beyma CP-21/F est un tweeter à compression professionnel conçu pour la reproduction des hautes fréquences dans les systèmes de sonorisation et les enceintes acoustiques multivoies. Il développe une puissance admissible de 25 W AES, une sensibilité de 105 dB (1 W / 1 m) et présente une impédance nominale de 8 Ω. Sa conception répond aux besoins des fabricants d’enceintes, des intégrateurs audio et des professionnels de la sonorisation.

Ce modèle est équipé d’une membrane en aluminium et d’une bobine mobile de 1,5 pouce (38,1 mm) réalisée en aluminium. Sa géométrie acoustique assure une directivité de 140° dans le plan horizontal et de 40° dans le plan vertical, permettant une couverture horizontale étendue tout en conservant une diffusion verticale plus resserrée.

Le CP-21/F est adapté aux systèmes de sonorisation et aux installations audio nécessitant une couverture précise des hautes fréquences. Sa réponse en fréquence s’étend de 3,5 à 20 kHz. Pour une intégration correcte, Beyma recommande une fréquence de raccordement de 5 kHz ou supérieure, avec une pente de filtrage minimale de 12 dB par octave.

2. POINTS FORTS

• Puissance admissible de 25 W AES et puissance programme de 50 W au-dessus de 5 kHz.
• Sensibilité de 105 dB (1 W / 1 m) pour une reproduction efficace des hautes fréquences.
• Réponse en fréquence de 3,5 à 20 kHz.
• Directivité de 140° × 40° pour une large couverture horizontale et une diffusion verticale contrôlée.
• Membrane en aluminium conçue pour la reproduction des aigus.
• Bobine mobile de 1,5 pouce (38,1 mm) en aluminium.
• Impédance nominale de 8 Ω pour une intégration dans des systèmes compatibles.
• Format compact de 102 × 102 mm facilitant son installation dans une enceinte adaptée.
• Filtrage recommandé à partir de 5 kHz, avec une pente minimale de 12 dB par octave.

3. CARACTÉRISTIQUES ET FONCTIONNALITÉS

Reproduction des hautes fréquences

Le Beyma CP-21/F est destiné à reproduire les hautes fréquences dans les systèmes acoustiques multivoies. Sa plage de fonctionnement de 3,5 à 20 kHz lui permet de prendre en charge une partie importante du registre aigu, en complément des haut-parleurs chargés des fréquences graves et médiums.

Sa sensibilité de 105 dB (1 W / 1 m) favorise l’obtention d’un niveau acoustique élevé avec une puissance électrique limitée. Cette caractéristique doit être prise en compte lors du réglage du niveau du tweeter et de l’équilibrage tonal de l’enceinte.

Directivité et couverture sonore

La directivité de 140° horizontalement et 40° verticalement constitue l’une des caractéristiques principales du CP-21/F. La dispersion horizontale étendue favorise une couverture latérale importante, tandis que l’ouverture verticale plus étroite permet de mieux contrôler la zone de diffusion dans cette dimension.

Cette géométrie est particulièrement intéressante dans les installations où la répartition des hautes fréquences doit être adaptée à la largeur de la zone d’écoute. Le résultat dépend également du positionnement du tweeter, de son environnement acoustique et de l’intégration avec les autres transducteurs.

Membrane et bobine mobile

Le CP-21/F utilise une membrane en aluminium associée à une bobine mobile de 1,5 pouce réalisée en aluminium. La bobine est constituée d’un ruban d’aluminium à section rectangulaire, adapté à la conception du moteur acoustique.

L’ensemble est conçu pour assurer la reproduction des hautes fréquences dans les limites de puissance et de fréquence prévues par le fabricant.

Filtrage et raccordement acoustique

Beyma recommande une fréquence de coupure de 5 kHz ou supérieure, avec une pente minimale de 12 dB/octave. Le filtrage permet de limiter les fréquences transmises au tweeter et de préserver son fonctionnement dans sa plage d’utilisation recommandée.

La fréquence de raccordement définitive doit être choisie en fonction des caractéristiques du haut-parleur de médium ou de grave associé, de la réponse acoustique de l’enceinte et du niveau sonore recherché. Un réglage adapté contribue à assurer une transition cohérente entre les différentes voies.

4. CONNECTIQUE ET COMPATIBILITÉ

Le Beyma CP-21/F est un transducteur passif destiné à être intégré dans une enceinte acoustique. Il nécessite une amplification externe et un filtrage adapté à ses caractéristiques électriques et acoustiques.

• Impédance nominale : 8 Ω.
• Résistance continue : 6,3 Ω.
• Diamètre de la bobine mobile : 38,1 mm (1,5 pouce).
• Matériau de la membrane : aluminium.
• Matériau de la bobine mobile : aluminium.
• Fréquence de coupure recommandée : 5 kHz ou supérieure.
• Pente de filtrage minimale recommandée : 12 dB/octave.
• Diamètre de découpe : 92 mm.
• Diamètre du cercle de fixation : 107 mm.
• Dimensions extérieures : 102 × 102 mm.
• Profondeur : 72 mm.

Avant d’intégrer le CP-21/F dans une enceinte existante ou de remplacer un tweeter, il convient de vérifier la compatibilité mécanique, l’impédance, la fréquence de raccordement et les caractéristiques du filtre. Le choix de l’amplification doit également respecter la puissance admissible du transducteur.

5. APPLICATIONS

Le Beyma CP-21/F convient aux projets de conception et d’intégration de systèmes audio nécessitant une couverture étendue des hautes fréquences.

• Sonorisation professionnelle : intégration dans des enceintes multivoies destinées à la diffusion sonore.
• Installations audio fixes : conception de systèmes acoustiques adaptés à une zone d’écoute déterminée.
• Sonorisation événementielle : réalisation d’enceintes pour les prestations et les événements nécessitant une large couverture horizontale.
• Enceintes multivoies : association avec des haut-parleurs de grave et de médium au moyen d’un filtrage adapté.
• Studios et systèmes audio spécialisés : intégration dans des enceintes conçues en fonction des besoins de diffusion.
• Maintenance et réparation : remplacement d’un tweeter existant lorsque les caractéristiques électriques et mécaniques sont compatibles.

6. CONCLUSION

Le Beyma CP-21/F est un tweeter à compression professionnel conçu pour la reproduction des hautes fréquences avec une couverture horizontale étendue. Sa sensibilité de 105 dB, sa membrane en aluminium, sa puissance admissible de 25 W AES et sa directivité de 140° × 40° en font un transducteur adapté aux enceintes de sonorisation et aux systèmes audio multivoies. Son intégration nécessite un filtrage approprié, une fréquence de raccordement adaptée et le respect des limites de puissance recommandées.

7. CARACTÉRISTIQUES TECHNIQUES

• Marque : Beyma
• Modèle : CP-21/F
• Type : tweeter à compression
• Impédance nominale : 8 Ω
• Impédance minimale : 8 Ω à 9 kHz
• Résistance continue : 6,1 Ω
• Puissance admissible AES : 25 W au-dessus de 5 kHz
• Puissance programme : 50 W au-dessus de 5 kHz
• Sensibilité : 105 dB (1 W / 1 m)
• Réponse en fréquence : 3,5 à 20 kHz
• Fréquence de coupure recommandée : 5 kHz ou supérieure
• Pente de filtrage minimale recommandée : 12 dB/octave
• Directivité horizontale : 140°
• Directivité verticale : 40°
• Diamètre de la bobine mobile : 38,1 mm (1,5 pouce)
• Matériau de la membrane : aluminium
• Matériau de la bobine mobile : ruban d’aluminium
• Support de bobine mobile : Kapton
• Densité du flux magnétique : 1,55 T
• Facteur BL : 5,2 N/A
• Type d’aimant : ferrite
• Dimensions extérieures : 102 × 102 mm
• Diamètre de découpe : 92 mm
• Diamètre du cercle de fixation : 107 mm
• Profondeur : 72 mm
• Poids net : 1,7 kg
• Poids total : 1,75 kg
